P50L-100P-AS-TGFFPGA与CPLD有哪些主要区别?它们各有什么特点?

例7.5.1 设计一个定时器。要求:定时时间为24s,按递减方式计时,每隔1s,定时器减1。

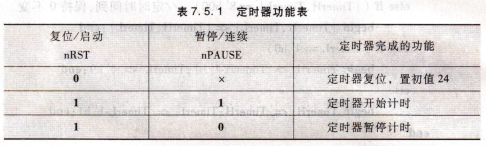

设置两个外部控制开关(控制功能如表7.5.1所示),控制定时器的直接复位、启动计时、暂停/连续计时。

当定时器递减计时到零(即定时时间到)时,定时器保持零不变,同时发出报警信号。

输入时钟脉冲的频率为1 Hz,输出为8421定时器功能表BCD码。

解:逻辑设计,用计数器对1 Hz的时钟信号进行计数,其计数值即为定时时间。根据设计要求可知,电路需要输出2组8421BCD码,计数器初值为24,按递减方式计数,减到0时,输出报警信号,并能控制计数器暂停/连续计数,所以需要设计一个可预置初值的带使能控制端的递减计数器。

实现上述功能的Verilog HDL程序如下。HDL描述分为3部分:第一部分定义了电路的输入、输出信号。其输入信号为复位nRsT(低电平有效)、暂停/连续nPAusE和时钟CP。输出信号为TimerH(定时器的十位)、TimerL(定时器的个位)和报警Alarm。第二部分用一个连续赋值语句assign说明当计数器递减到0时,输出报警信号(Alarm=1)。第三部分用一个过程块always说明计数器的计数、处理操作,计数器的个位和十位均按8421BCD码方式递减计数。

断电子开关,可以实现电磁继电器的功能,故称“固态继电器”; 因“断开”和“闭合”均为无触点,无火花,称为“无触点开关”。

固态继电器从外观结构上看是四端器件,有两个输入端及两个输出端。固态继电器从内部电路的组成来看,是因输入端与输出端之间采用隔离器件,通过隔离器件来达到输入输出隔离的控制。

固态继电器可分为交流型同态继电器(AC-SSR)、直流型固态继电器(DC-SSR)。交流型固态继电器以双向晶闸管作为开关元件,直流型固态继电器一般以功率晶体管作为开关元件,分别用来接通或关断交流或直流负载电源。

干簧式继电器 干簧式继电器是一种具有密封触点的电磁式断电器,主要部件由于式舌簧片与励磁线圈组成。干式舌簧片是密封的,由铁镍合金做成,舌片的接触部分通常镀有贵重金属,接触良好,具有优良的导电性能。触点密封在充有氮气等惰性气体的玻璃管中,因而有效地防止了尘埃的污染,减少了触点的腐蚀,提

高了工作可靠性。

固态继电器 固态继电器(Solid State Relay,称为SSR),是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。实现用微弱的控制信号(几毫安到几十毫安)控制大电流负载,进行无触点接通或分断。
