PIC7519input nRST,nPAUSE,CP; //定时器的输人信号

wire nRST,nPAUSE,CP;

output[3:0]TimerH,TimerL; //定时器的输出信号

reg[3:0]  TimerH,TimerL;

output Alarm; //定时时间到,输出报警信号Alarm=1

assngn Alarm=({TimerH,TimerL}==8’h00)&(nRST==1i b1); //输出报//警信号

always@(posedge CP or negedge nRST or negedge nPAUsE)  //计数处理

begin

if( ~nRST)

{TimerH,TimerL}c8’h24; //复位时置初值24

eIse if(~nPAUsE)

{TimerH,TimerL}《-{TimerH,TimerL}; //暂停计时

else if({TimerH,TimerL}==8’h00) //定时时间到,保持0不变

begin{TimerH,TimerL}《={TimerH,TimerL};end

else nf(TimerL==4’hO)

begin TimerH 《= TimerHˉ11b1;TimerL 《=4’h9;end

e1se

begin TimerH 《= TimerH;TimerL 《= TimerLˉ1i b1;end

end∶Inodule

设计实现，用CPLD器件实现上述设计的过程如下:

在Quartus Ⅱ软件中建立一个新的工程项目,输人上述HDL文件,对设计项目进行编译。

新建一个仿真波形文件,给出输人信号、输出信号的激励波形(图7.5.1中为方便仿真将时钟CP的周期设计为2 ms),对设计项目进行时序仿真,得到如图7.5.1所示的波形。分析波形图可知,开始和16~20 ms时,nRST为低电平,初值24被预置到计数器的输出TimerH、TimerL;4~8 ms时,nPAuSE为低电平,计数器暂停计数;其他时间nRsT、nPAUSE均为高电平,计数器在CP上升沿到来时递减计数,到68 ms之后,计数器一直输出为0,报警信号Alarm为高电平。仿真结果完全符合设计要求。

选定目标器件(例如EPM7032s),将输入、输出信号分配到器件相应的引脚上,然后重新编译设计项目,生成下载文件(文件后缀为,pof或.sof)。

将下载文件写人到目标器件中,就是一块专用的定时器电路。端子适用于印制板(PCB)线路安装使用,端子间距和外形尺寸已标准化、系列化,国内、外通用。

继电器的种类很多,常见的分类方式如下。

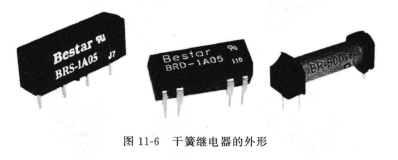

按结构与特征分类:电磁式、干簧式、湿簧式、压电式、固态继电器、磁保持继电器、步进继电器、时间继电器、温度继电器。

按工作电压分类:直流型继电器、交流型继电器、脉冲型继电器。

按继电器接点的形式与数量分类:单组接点继电器、多组接点继电器。

电磁式继电器 电磁式继电器是目前最常用的继电器,电磁式继电器由铁芯、线圈、衔铁、动接点、静接点等组成,在线圈两端加上一定的电压,线圈中就会有一定的电流流过,从而产生电磁效应,衔铁在电磁力吸引的作用下克服返回弹簧的拉力与铁芯吸合,从而带动衔铁的动触点与常开触点吸合。当线圈断电后,由线圈产生的电磁的吸力也随之消失,衔铁就会在弹簧的反作用力下返回原来的位置,促使动触点与原来常闭触点吸合。通过衔铁吸合、释放,从而在电路中起到导通、切断的作用。电磁式继电器的内部结构

未通电时处于接通状态的静触点。 磁路系统由铁芯、轭铁、衔铁、线圈等零件组成,接触系统由静簧片动簧片、触点底座等零件组成,返回机构由复原簧片或拉簧组成。

单组接点继电器又分为常开接点、常闭接点、转换接点。接点继电器包括多组相同形式的接点和多种不同形式的接点。
