DLP9000X数码管不同位显示的时间间隔可以通过调整延时程序的延时长短来确定.也可同时确定数码管显示时的亮度。在设计程序时既要考虑到显示时数码管的亮度,又要考虑到数码管显示时不产生闪烁现象。

当单片机输出字形码时,所有数码管都接收到相同的字形码,要使数码管显示出字形,取决于单片机对选通端COM端的控制.使用时将需要显示的数码管的选通控制打开,就显示出字形,没有选通的数码管就不会亮。单片机控制的LED数码管动态显示驱动如图6-23所示。

LED驱动控制/键盘扫描专用集成电路的应用，TM1650是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路.内部集成有MCU输人输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。TM1650性

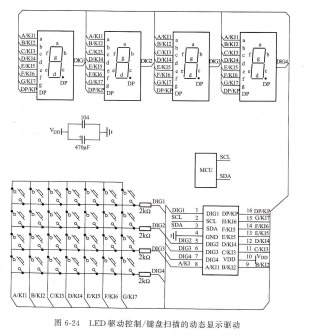

能稳定、质量可靠、抗干扰能力强,适用于24h长期连续工作的应用场合。LED驱动控制/键盘扫描的动态显示驱动如图6-24所示。

内控式LED花样显示，TM1805是内控式LED花样显示驱动IC,本产品内部自带振荡器,3个RGB输出端口,无需单片机控制,实现幻彩控制,三种模式设定;同步显示接口,可通过一个电阻来采样市电50Hz频率作为同步信号输人。芯片内部白带2・1V和5V稳压管,外围器件简洁,性能优良,质量可靠,适合装饰彩灯、点光源。

为了让芯片与芯片之间达到显示效果同步,在上电的同时应给芯片FlN脚加同步信号,信号源类型为正弦波、方波、三角波等;信号频率小于4kHz,幅值在3.5~5∨之间。 显示变化花样的快慢由频率决定,如果FlN脚接VDD或GND,显示停止当前状态,F|N悬空,显示为不定状态。
