TLE4968-1L功率及电功的测量

用一个电压表和一个电流表可以间接地测量功率。在间接测量法中,应考虑使电压表和电流表本身的损耗越小越好,这样可以减小对测量结果的影响。在测量大阻值电阻的功率时,应该采用电压误差法测量电路,而在测量小阻值电阻的功率时,应该采用电流误差法测量电路,如图2.4-6所示。

用功率表可以直接测量功率。功率表的测量值与电压和电流有关,因此,功率表有两个用于测量电压的端子,称为电压通路;还有两个用于电流测量的端子,称为电流通路。功率表上电压通路的联接方法与电压表相同(见图2.4-7),电流通路的联接方法与电流表相同。

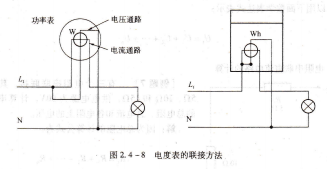

在选择量程时,不但要注意最大允许的功率,还要注意最大允许电流和最大允许电压,因为电流通路和电压通路都不能过载。电功的测量采用电度表。电度表与功率表的接线方法相同,它也有电压通路和电流通路,如图2.4-8所示。通过电压线圈和电流线圈的作用使电度表内的转盘旋转,其转数由一个计数器记录,计数器直接显示电功值(kW・h)。有关电度表的详细工作原理将在后续教材中讲解.

电阻的串联并联混联

电阻串联电路,在电路的组成中已经提到,所谓电路指的是能使电流流通的完整通路。在这一路径上,电子流要流过电源的“负极”、负载,然后返回到电源的“正极”。电源与负载之问是用导线联接的。

如果某个电路只有一条完整的电子流通路,电子沿这一通路从电源的负极出发经导线、负载,最后叉返回到电源的正极。这种电子的流动只有一条通路的电路称为“串联电路”。
