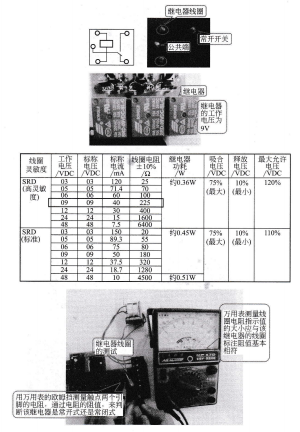

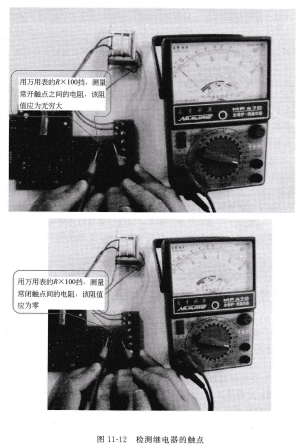

AOT3N60检测直流继电器时,给直流继电器线圈接上标称工作电压,再用指针式万用表R×1挡或数字万用表“二极管”挡检测触点的通断情况。 直流继电器线圈未加工作电压时,直流继电器常闭触点应导通,阻值为“0”。 当直流继电器加上工作电压时,应听到直流继电器“咔咔”的吸合声,此时直流继电器常开触点应导通,用指针式万用表R×1挡或数字万用表“二极管”挡测量时,阻值为“0”。如果发现直流继电器工作不正常,应检查直流继电器触点是否氧化及触点接触是否良好。

对于有多组触点的继电器,如果继电器线圈工作正常,动触点正常,只是其中部分常开触点损坏,则设计者可以将继电器中余下的正常触点,在一些控制量不多的场合仍可以正常使用。

晚上学应用 开关、按插件、电器在电子电路中的应用

开关应用电路

双联开关控制一盏灯 火线“L”接入双联开关“K1”的输人触点“2”,双联开关“K1”两挡分别单独接通输出的触点“K1-1”或“K1-2”。双联开关“K1”的输出触点“K1-1”或“K1-2”分别与双联开关“K2”的输入触点“K2-1”或“K2-2”相接通,之后通过双联开关“K2”的输人触点“K2-1”或“K2-2”分别与双联开关“K2”的输出触点“2”接触输出,将双联开关“K2”的输出触点“2”连接灯泡后接人零线。线路的效果是两个双联开关都能控制灯泡的开关,囚两个双联开关是由双通道连接,

只要其中任意一个开关闭合或断开都可以切断或闭合电路 ,使灯熄灭或点亮。
