PB1973DBLKGILEF3本例按状态分配方案1状态的分配得到的状态表如表6.3.10

确定激励方程组和输出方程组

该电路需要用3个D触发器实现,它们的输出分别为Q2、0l、O0。于是,由表6,3.10可得状态转换真值表,如表6.3.11所示。

由于D触发器特性方程为Qn+1=D,所以根据表6,3,11,可以直接画出D2、D1、DO和y的卡诺图如图6.3.12所示,未应用的状态可作为无关项×填人。

得到三个触发器的激励方程组

D2=0:+1=0I0:Π

￡)1=Q:+1=QI0:+QIA+0:A

DO=0:+l=A

图6.3.12表6,3,11的卜诺图

y=Q100A+Q2A

经卡诺图化简,得到三个触发器的激励方程组和输出方程经过几次实践之后,实际上可不必列状态转换真值表接从状态表得到卡诺图。

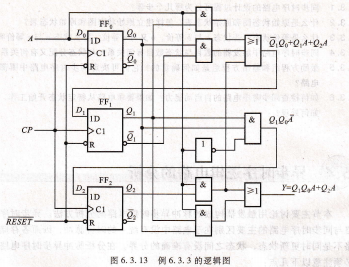

画出逻辑图,并检查自启动能力,根据激励方程组和输出方程,可以画出图6.3,13所示的逻辑图。

如果REsEr端接逻辑1该电路将有3个无效状态:101、110和111,将这3个状态作为现态,与不同的输人变量一起分别代人电路的状态方程组而求其次态。结果证明,这3个状态在一个时钟周期后全部都能进入有效状态。于是,可画出完全状态图,如图6.3.14所示。

同步时序电路的设计过程可分为哪几个步骤?

什么是原始状态图和原始状态表?怎样建立原始状态图和原始状态表?

什么是等价状态?若状态已与3等价,D叉与c等价,那么状态己与c等价吗?

同步时序电路中触发器的数目与状态数目有何关系?与状态分配又有何关系?

激励方程组和输出方程组是如何确定的?它们可决定同步时序电路中哪部分

电路?

如何检查同步时序电路的自启动能力?如果要求电路从特定状态开始工作,应

如何处理?
