OPT3007超薄环境光传感器

ICSensors隔离

光是我们视觉的原因。光这个词指的是可见光谱，它是电磁辐射的一部分。在所有其他电磁辐射光谱中，人类只能看到可见光谱。可见光的波长为400nm至700nm。环境光传感器是用于测量该可见光的装置。这种传感器通常用于智能手机和其他移动设备。该传感器用于控制设备的照明条件。环境光传感器有三种类型 - 光电二极管，光电晶体管和光子集成电路。光子IC在一个器件上包含光电晶体管和放大器。其中一个IC是OPT3007。

什么是OPT3007 IC？

OPT3007是一款超薄环境光传感器，可以测量可见光的强度。该传感器可以轻松与微控制器连接。使用I2C和SMBus通信协议传递数字信号。

该传感器包含红外抑制功能，可帮助其测量光线，并具有与人眼相匹配的光谱响应。该传感器对非理想粒子和微小阴影不过分敏感。

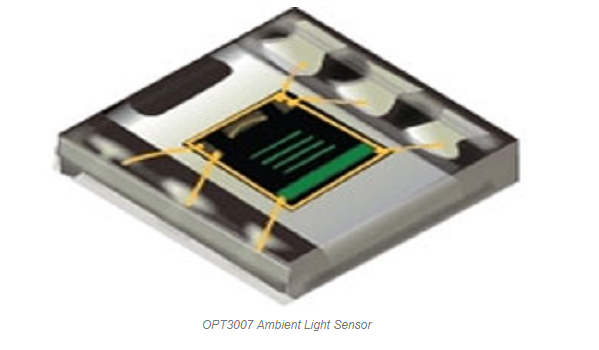

OPT3007环境光传感器

OPT3007环境光传感器

为了为人类创造理想的照明体验，环境光传感器优于光电二极管和光敏电阻。 OPT3007能够测量在高红外照明条件下（如卤素或阳光源）与人类感知相似的光线。

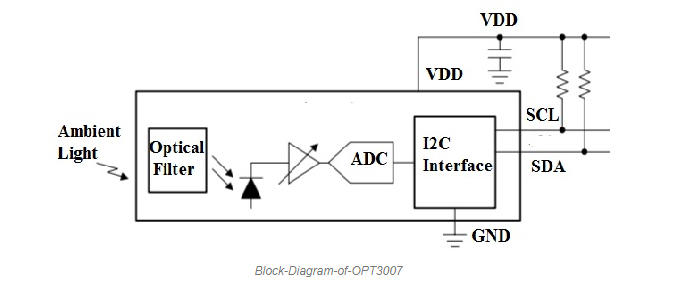

OPT3007的框图

传感器应该测量人类看到的相同光谱，以创造最适合人类的光学条件。 OPT3007还具有红外线抑制功能，可准确表现人体验。

对于给定的照明条件，OPT3007可以通过自动满量程范围设置功能自动预测最佳满量程范围。

I2C和SMBus接口均与OPT3007兼容。两个引脚-SCL时钟引脚和SDA开漏双向数据引脚用于将OPT3007连接到总线。

该传感器用作I2C和SMBus的从器件。要与传感器通信，主机首先启动I2C启动命令。使用7位从地址1000101，主设备寻址从设备。

电路原理图

在电路图中，描述了使用安装在柔性PCB上的OPT3007测量环境光。需要控制作为环境光功能的应用使用环境光传感器。 OPT3007有两类接口 - 电接口和光接口。

I2C SDA和SCL引脚用于将传感器与微控制器连接。在电气接口中，这些SDA和SCL引脚连接到微控制器的同一引脚。上拉电阻连接在电源和SDA和SCL引脚之间。为了平衡速度，功率，抗噪声和其他要求，可以优化电阻器选择。

为了最大限度地减少与通信线路的耦合量，应使用适当的布局实践。有两种方法可以将噪声引入通信线路。

一种方式是在两条通信线路本身之间电容耦合信号边缘，另一种方式是通过切换系统中存在的噪声源。在嘈杂的环境中工作时，屏蔽通信线路以防止噪声进入系统。

在电路中，OPT3007安装在柔性PCB上，带有切口，允许光照射传感器。该切口的尺寸和公差可以影响系统的光学视场性能。

视场是角度响应为系统响应最大值的50％的角度。系统视野取决于旋转轴。

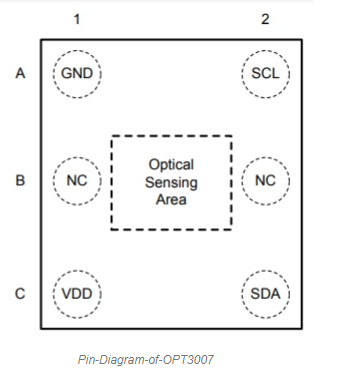

OPT3007的引脚说明

引脚图-OF-OPT3007

OPT3007采用超小型6引脚Picostar封装。该IC的引脚说明如下 -

A1是接地引脚GND。

B1是无连接引脚NC。

C1是电源引脚VDD。该引脚提供1.6V至3.6V的电压。

A2是I2C时钟引脚SCL。这是一个数字输入引脚。该引脚通过10kΩ电阻连接到1.6V至5.5V的电源。

B2引脚是无连接引脚NC。

C2是数字输入/输出引脚SDA。它是I2C数据引脚。该引脚通过10kΩ电阻连接到电源。

OPT3007的规格

OPT3007超薄环境光传感器的规格如下 -

OPT3007是一款测量可见光强度的照度计。

该传感器的测量范围为0.01 lux至83k lux。

该传感器具有自动满量程设置功能。

具有自动增益测距的23位有效动态范围也存在于此感应中
