QIC14K100/PQ029 74HC42构成译码电路
发布时间:2019/10/12 23:46:02 访问次数:2805
QIC14K100/PQ029例4,4,4 用一片74HC138实现函数L=AC+AB。
解:首先将函数式变换为最小项之和的形式
L=ABC+AB C+ABC+ABC=m。+M2+M6+m7
将输人变量A、B、C分别接入九、A1和A。端,并将使能端接有效电平.由于74138是低电平有效输出,所以将最小项变换为反函数的形式
L=mO・M2\・m6・M7=Y0・Y2・Y6・Y7
在译码器的输出端加一个与非门,即习实现给定的组合逻辑函数,如图4.4.11所示。

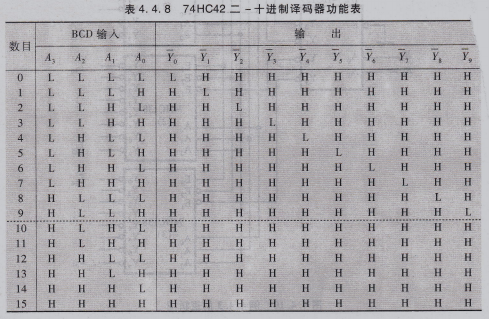

二一十进制泽码器74HC42，在第1章已经讨论过8421BCD码, 对应于0~9的十进制数,由4位二进制数0000~1001表示。由于人们不习惯于直接识别二进制数,所以采用二一十进制译码器来解决。这种译码器应有4个输人端 ,10个输出端 。它的功能表如表4.4,8所示，其输出为低电平有效 。例如 ,当输人8421BCD码A3A2A1A0=0010时 ,输出Y2=0,它对应于十进制数2,其余输出为高 电平 。当输入超过8421BCD码的范围时(即1010~1111),输出均为高电平 ,即
没有有效译码输出。

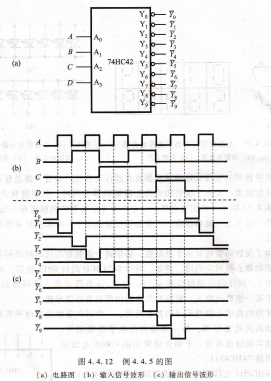

例4.4.5 由74HC42构成译码电路及输入信号D、C、B、A的波形如图4,4.12(a)和4.4.12(b)所示,试画出译码器输出:lO~‰的波形。
解:根据74HC42功能表(表4.4.8)和输人波形,可以得到输出端y0-Y9波形,如图4.4.12(c)所示。
QIC14K100/PQ029例4,4,4 用一片74HC138实现函数L=AC+AB。
解:首先将函数式变换为最小项之和的形式
L=ABC+AB C+ABC+ABC=m。+M2+M6+m7
将输人变量A、B、C分别接入九、A1和A。端,并将使能端接有效电平.由于74138是低电平有效输出,所以将最小项变换为反函数的形式
L=mO・M2\・m6・M7=Y0・Y2・Y6・Y7
在译码器的输出端加一个与非门,即习实现给定的组合逻辑函数,如图4.4.11所示。
二一十进制泽码器74HC42，在第1章已经讨论过8421BCD码, 对应于0~9的十进制数,由4位二进制数0000~1001表示。由于人们不习惯于直接识别二进制数,所以采用二一十进制译码器来解决。这种译码器应有4个输人端 ,10个输出端 。它的功能表如表4.4,8所示，其输出为低电平有效 。例如 ,当输人8421BCD码A3A2A1A0=0010时 ,输出Y2=0,它对应于十进制数2,其余输出为高 电平 。当输入超过8421BCD码的范围时(即1010~1111),输出均为高电平 ,即
没有有效译码输出。
例4.4.5 由74HC42构成译码电路及输入信号D、C、B、A的波形如图4,4.12(a)和4.4.12(b)所示,试画出译码器输出:lO~‰的波形。
解:根据74HC42功能表(表4.4.8)和输人波形,可以得到输出端y0-Y9波形,如图4.4.12(c)所示。
