IC 7400是集成电路中最流行的逻辑系列。德州仪器于1964年推出第一款逻辑芯片，即SN5400系列TTL（晶体管 - 晶体管逻辑）。后来，SN7400系列逻辑芯片于1966年推出。这些芯片迅速超过逻辑芯片市场的50％ 。最后，这些IC正在成为一致的电子元件。在过去的十年中，有不同的引脚兼容代，后代系列被开发用于支持低功耗电源电压，低功耗CMOS技术和表面贴装封装。本文讨论IC 7400的概述。

什么是IC 7400？

IC 7400可以使用多种器件构建，这些器件提供从基本逻辑门，FF（触发器），计数器到ALU以及总线收发器的所有器件。扩展的数字IC系列是7400系列IC。该系列IC主要包括不同的离散逻辑芯片，如逻辑门，以及不同的寄存器，RAM单元和解码器。

IC 7400是一个14引脚芯片，它包含四个2输入与非门。每个门使用2输入引脚和1输出引脚，其余2引脚为电源和地。该芯片采用不同的封装，如表面贴装和通孔，包括陶瓷（或）塑料双列直插和扁平封装。

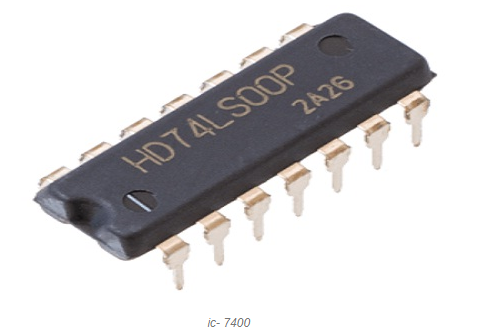

ic-7400

ic-7400

IC 7400引脚配置

下面讨论7400 IC的引脚配置。

Pin1：它是A输入Gate-1

Pin2：B输入Gate-1

Pin3：Y输出Gate-1

Pin4：它是A输入Gate-2

Pin5：它是B输入Gate-2

Pin6：它是Y输出Gate-2

Pin7：它是GND端子

Pin8：它是Y输出Gate-3

Pin9：它是B输入Gate-3

Pin10：它是A输入Gate-3

Pin11：Y输出Gate-4

Pin12：它是B输入Gate-4

Pin13：它是A输入Gate-4

Pin14：它是一个Vcc引脚（正电源）

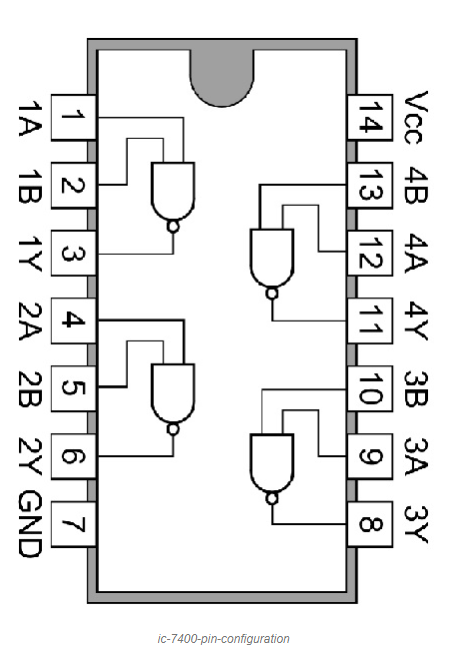

IC-7400针构

IC-7400针构

IC 7400规格

7400 IC的一些规格和功能包括以下内容。

电源电压为5 V.

每个门的传播延迟为10 ns

最大切换速度为25 MHz

每个门的功率利用率为10 mW

独立的2-i / p NAND门 -  4

输出可以与TTL，NMOS，CMOS接口。

工作电压范围很大

运行条件广泛

不适合使用74LS00的新设计

使用基于7400系列的集成电路，工程师可以在不同的封装中设计触发器（FF），计数器，缓冲器和逻辑门，并且这些可以作为首选连接以解决确切的问题。

7400系列IC

下面讨论一些最常用的7400系列IC及其功能。

IC 7400是一款四路双输入NAND-gat

IC 7402是四路双输入NOR-gat

IC 7404是六路反相器

IC 7408是四路双输入AND门

IC 7432是四路双输入或门

IC 7447是BCD-7段显示驱动器或解码器

IC 7474是双D型+ ve边沿触发的FF

IC 7470是一个4位十进制计数器

IC 7486是四路双输入XOR门

IC 7490是一个4位十进制计数器

IC 74138是3到8解码器

IC 74153双4-1多路复用器

IC 74157是四D型FF，具有相反的o / ps

IC 74160是一个4位二进制同步计数器

IC 74164是一个8位并行输出串行移位寄存器

IC 74174是具有相反o / ps的四D型FFS

IC 74193是一个4位同步向上或向下二进制计数器

IC 74245是具有3态输出的八进制总线TX / RX

IC 74266是一款四路双输入XNOR门

IC 74373是八路D型透明锁存器

IC 74374是Octal D型FF

上述IC是基于7400系列的IC中的一些。其他类型的7400系列IC在所有情况下都没有用，但它们很少使用。这些IC分别用于设计当前的数字电子设备。但是，上述IC很容易在市场上买到，这些IC可以在各种各样的数字设计中找到，例如低端设备和高科技设备。

使用NAND门的IC 7400电路图

使用NAND门的7400 IC是最常用的晶体管 - 晶体管 - 逻辑（TTL）器件。它可以使用4个独立的2输入与非门构建。

X

其主要特征是可以在仅与非门的帮助下设计任何类型的逻辑门。因此，IC7400适合学习数字逻辑和通用备用，同时需要特定的逻辑功能。

IC-7400-电路图-使用与非门

IC-7400-电路图-使用与非门

NAND门的主要功能是当所有输入都为高（1）或低（0）时，则只有输出为高（1）。该逻辑门的功能与AND门互补或相反。

该门的布尔表达式是与AND门相反的逻辑加法。例如，如果AND门的逻辑表达式是A * B，那么NAND门的逻辑表达式是A * B'。常用的逻辑门IC是带有AND门的IC 7400。该逻辑门通过典型的引脚a包括4个独立的NAND门
