6PCV03001图4.3-2(c)是连续工作式直流电动机,在飞机上,它用于驱动风档雨刷,这种电动机通常采用复励式电动机。

直流电动机的工作原理

通电导体在磁场中所受的力,只要把通电导体放在磁场中,导体就会受到力的作用。直流电动机就是基于这一原理工作的。通电导体的受力方向与导体中流动的电流方向和磁场方向成直角.

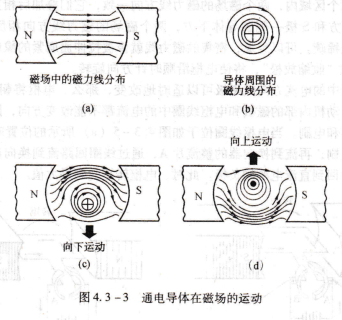

图4.3-3(a)为永久磁铁N极、S极形成的磁场c磁力线从N极指向s极G图4.3-3

(b)为通电导体的横截面,截面上的“+”符号表示:电流正朝远离读者的方向流动。根据右手螺旋法则,即:用右手握住导线,拇指指向电流方向,则其余四指的环绕方向就是磁力线的方向。我们可以判定:导线周围的磁力线将以顺时针方向旋转。

如果将通电导线放在上述磁场中,如图4.3-3(c)所示。则两个磁场将互相作用,它们的磁力线相互叠加,结果导线上方的磁场增强,下方的磁场减弱,于是,导线在磁场力的作用下向下运动。这一力的大小取决于磁场强度和导线上电流的大小。

如果将导线中的电流反向,如图4.3-3(d)所示,导线周围的磁力线的方向也将反

向,而永久磁场的磁力线方向不变,因此,导线下方的磁场增强,上方的磁场减弱,导线将向上运动.

可见.通电导体在磁场中将受到力的作用.这一力的大小和方向取决于磁场和电流的大小和方向c实际电动机的工作也是这样.它取决于电动机内部励磁磁通和电枢绕组中电流之间的相互作用。

具体说.通电导体在磁场中所受的力可以用下面公式表示:

F=BIL

式中:B一磁通密度;

乙―导体的有效长度。
