ST49C101ACF8-03 抗饱和TTL电路提高开关速度
发布时间:2019/10/12 17:59:13 访问次数:1676

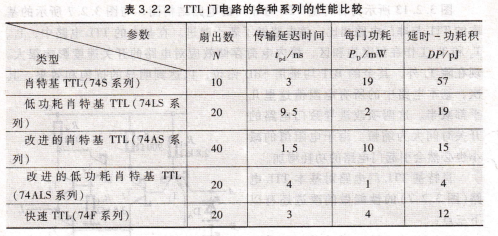

ST49C101ACF8-03表3.2.2所示为一些TTL门电路系列的扇出数、传输延迟时间苫pd和功耗PD等,用来进行比较。
有源下拉电路系active pul⒈down circuit的译称,它与有源上拉电路是对应的.
在数字电中,BJT管作为开关使用时,工作在其输出特性曲线的什么区?
基本的BJT反相器的动态性能存在什么问题?而TTL反相器的输人级和推拉式输出级各有什么特点,它们是怎样提高电路的开关速度的?
TTL与非门和TTL反相器在电路结构上和功能上有何不同?
为什么BiCMOs电路的开关速度比较快?
抗饱和TTL电路为什么可以提高开关速度?
由于TTL门电路中BJT工作在饱和状态,开关速度受到了限制。只有改变电路的工作方式,BJT从饱和型变为非饱和型,才能从根本上提高速度。射极耦合逻辑门(ECL)电路就是一种非饱和型高速数字集成电路,它的平均传输延迟时间可在2 ns以下,是目前双极型电路中速度最高的,主要用于高速或超高速数字系统中。

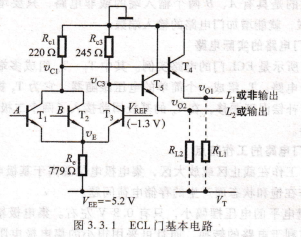

ECL门电路的基本结构,图3.3.1所示是基本的ECL门电路,T1、T2和T3管组成发射极耦合电路。A、B为输人信号,T3的基极接一1.3V的参考电压,T4和T5组成射极输出电路,RL1和RI。为外接负载或下一级门电路的输人电阻。电路的供电电源为-5.2V,%为牵引电源,可以取=5.2Ⅴ或一2V等数值。输人信号的高低电
平分别为‰=-0,9Ⅴ,yIL=-1.75V。射极输出器的作用是移动电平值,使得输出端的高、低电平与输入端的高、低电平电压匹配,并提高了带负载能力。
ST49C101ACF8-03表3.2.2所示为一些TTL门电路系列的扇出数、传输延迟时间苫pd和功耗PD等,用来进行比较。
有源下拉电路系active pul⒈down circuit的译称,它与有源上拉电路是对应的.
在数字电中,BJT管作为开关使用时,工作在其输出特性曲线的什么区?
基本的BJT反相器的动态性能存在什么问题?而TTL反相器的输人级和推拉式输出级各有什么特点,它们是怎样提高电路的开关速度的?
TTL与非门和TTL反相器在电路结构上和功能上有何不同?
为什么BiCMOs电路的开关速度比较快?
抗饱和TTL电路为什么可以提高开关速度?
由于TTL门电路中BJT工作在饱和状态,开关速度受到了限制。只有改变电路的工作方式,BJT从饱和型变为非饱和型,才能从根本上提高速度。射极耦合逻辑门(ECL)电路就是一种非饱和型高速数字集成电路,它的平均传输延迟时间可在2 ns以下,是目前双极型电路中速度最高的,主要用于高速或超高速数字系统中。
ECL门电路的基本结构,图3.3.1所示是基本的ECL门电路,T1、T2和T3管组成发射极耦合电路。A、B为输人信号,T3的基极接一1.3V的参考电压,T4和T5组成射极输出电路,RL1和RI。为外接负载或下一级门电路的输人电阻。电路的供电电源为-5.2V,%为牵引电源,可以取=5.2Ⅴ或一2V等数值。输人信号的高低电
平分别为‰=-0,9Ⅴ,yIL=-1.75V。射极输出器的作用是移动电平值,使得输出端的高、低电平与输入端的高、低电平电压匹配,并提高了带负载能力。
