产品中存在的共模大环路
发布时间:2017/6/21 21:02:37 访问次数:430
表面上看,磁珠的增加降低了开关回路(图4.1O1所示)中的高频电流,即使在某个频段出现谐振, T1050H其谐振电路的0值也会比较低(磁珠中有效串联电阻成分的作用)。因此,它能降低该环路所产生的差模辐射。实际上,结合电磁场理论,在该产品的开关回路中,原先设计环路面积较小(实际产品的开关回路面积小于0.5c彳),在功率较小的情况下,3m(辐射发射所在的场地)远所直接产生的差模辐射是非常有限的,并且不会超过辐射发射限值。读者不妨可以参考案例笏:《环路引起的辐射发射超标吗》,试着做一下估算。

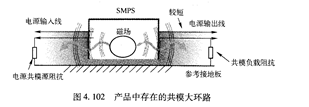

实际上,该电源产品所造成辐射的最终原因还是电源输人电缆,电源共模源阻抗、电源输人线、电源模块本身、电源输出线、共模负载阻抗及参考地共同组成的大环路(如图4.102所示)与图4.101所示的开关回路在物理结构上是相互“包含”的,这意味这两者之间存在较大的感性耦合或互感。虽然图4,101所示的开关回路本身所能产生的辐射非常有限,但是在近场的范围内,它能把它的近场磁场通过磁耦合的方式耦合到图4.102所示的共模大环路当中。具备等效共模辐射发射天线的较长电源输人电缆作为共模大环路一部分,在辐射发射测试的频率下,只要其中的共模电流大于几微安,就会造成产品整体辐射发射超标。根据电磁理论,在没有任何额外措施的情况下,上述磁耦合现象很容易引起电源产品的辐射发射超标。
为了方便读者理解,用图4.I03来表达开关回路与大环路之间的耦合原理图,读者如果有仿真工具(如PsPICE)也可以做一下仿真,仿真所需关注的是电源线上的电流(此电流直接影响辐射发射大小)。本案例所采取的措施就是在图4.103所示开关回路中再串联一个磁珠,其等效电路等于电阻和电感的串联。
表面上看,磁珠的增加降低了开关回路(图4.1O1所示)中的高频电流,即使在某个频段出现谐振, T1050H其谐振电路的0值也会比较低(磁珠中有效串联电阻成分的作用)。因此,它能降低该环路所产生的差模辐射。实际上,结合电磁场理论,在该产品的开关回路中,原先设计环路面积较小(实际产品的开关回路面积小于0.5c彳),在功率较小的情况下,3m(辐射发射所在的场地)远所直接产生的差模辐射是非常有限的,并且不会超过辐射发射限值。读者不妨可以参考案例笏:《环路引起的辐射发射超标吗》,试着做一下估算。
实际上,该电源产品所造成辐射的最终原因还是电源输人电缆,电源共模源阻抗、电源输人线、电源模块本身、电源输出线、共模负载阻抗及参考地共同组成的大环路(如图4.102所示)与图4.101所示的开关回路在物理结构上是相互“包含”的,这意味这两者之间存在较大的感性耦合或互感。虽然图4,101所示的开关回路本身所能产生的辐射非常有限,但是在近场的范围内,它能把它的近场磁场通过磁耦合的方式耦合到图4.102所示的共模大环路当中。具备等效共模辐射发射天线的较长电源输人电缆作为共模大环路一部分,在辐射发射测试的频率下,只要其中的共模电流大于几微安,就会造成产品整体辐射发射超标。根据电磁理论,在没有任何额外措施的情况下,上述磁耦合现象很容易引起电源产品的辐射发射超标。
为了方便读者理解,用图4.I03来表达开关回路与大环路之间的耦合原理图,读者如果有仿真工具(如PsPICE)也可以做一下仿真,仿真所需关注的是电源线上的电流(此电流直接影响辐射发射大小)。本案例所采取的措施就是在图4.103所示开关回路中再串联一个磁珠,其等效电路等于电阻和电感的串联。
