解决电源线辐射的最直接的措施就是在电源端口上加滤波电路,但是在使用电源滤波不能彻底解决问题或影响该产品的传导骚扰测试时,T1035H-6G只能转人产品电源部分的电路分析,通过开关电源原理的改动或印制板布局布线的改动来解决辐射发射问题.引起开关EMI问题的因素在电路上主要有以下几个方面:

   (1)开关管负载为高频变压器初级线圈,是感性负载:开关管导通或关断瞬间都会引起较大的高频电流,并由可能在各种回路中直接形成辐射骚扰或通过耦合传递到电源线上进行辐射发射。

   (2)功率开关管开通和关断时产生的dI//dr也是开关电源的主要骚扰源,它作为一个电压源,并通过各种耦合路径使电源产品的电源输'△/输出线产生共模辐射。

   (3)二极管整流电路产生的电磁骚扰:一般主电路中整流二极管产生的反向恢复电流远比续流二极管反向恢复电流d∥山小得多。由此也可引起频段覆盖范围较大的骚扰。

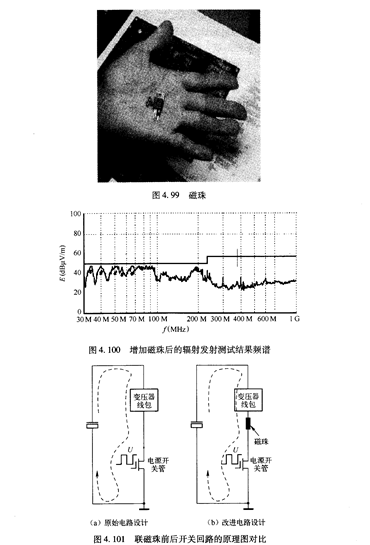

   针对该产品的电源电路,在开关回路上开关管的集电极(EMC中称为“热点”)上串联一个如图4.∞所示的小磁珠可以使测试通过。

   增加磁珠后的辐射发射测试结果频谱如图4.100所示,串联磁珠前后开关回路的原理图对比如图4.101所示。
