并联1000pF电容作用原理
发布时间:2017/6/16 20:38:11 访问次数:996

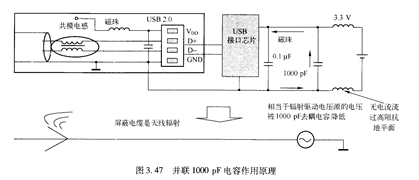

查阅电容的频率一阻抗特性,得知1000pF左右的贴片电容,如果保证最短的引线电感(引线电感较长,会使该电容失效),由于1000pF的电容的自谐振频率是150MHz附近, M27C4001-100F1因此可以很好地对高频的噪声进行抑制,如图3.狎所示,相当于引起辐射驱动电压源的电流被1000pF旁路,最终使噪声源的电压幅度降低,所以辐射骚扰自然也降低。
按照原理分析,尝试用1CXlO pF并联在USB接口芯片的电源引脚上,即与去耦电容并联。再进行测试,,测试通过,证实了分析的正确性。
查阅电容的频率一阻抗特性,得知1000pF左右的贴片电容,如果保证最短的引线电感(引线电感较长,会使该电容失效),由于1000pF的电容的自谐振频率是150MHz附近, M27C4001-100F1因此可以很好地对高频的噪声进行抑制,如图3.狎所示,相当于引起辐射驱动电压源的电流被1000pF旁路,最终使噪声源的电压幅度降低,所以辐射骚扰自然也降低。
按照原理分析,尝试用1CXlO pF并联在USB接口芯片的电源引脚上,即与去耦电容并联。再进行测试,,测试通过,证实了分析的正确性。
