【思考与启示】

   (1)EMC设计三要素为屏蔽、滤波、M24256-BFMC6TG接地,接地最为关键,接地不正确将造成滤波和屏蔽性能降低G

   (2)对于具有整机屏蔽设计的设备,接地点应与屏蔽体相连,而且要保证屏蔽体与接地点等电位。

   (3)解决电缆辐射问题可以先从两个形成辐射的必要条件人手。

   案例19:使用屏蔽线一定优于非屏蔽线吗

   【现象描述】

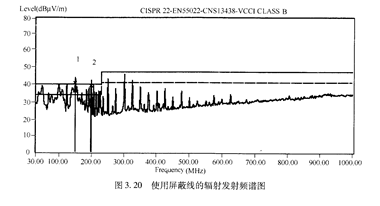

   某产品使用以太网通信接口,以太网电缆使用屏蔽网线,进行辐射发射测试时发现超标(CLA“B),并发现该辐射超标与以太网线有关c相关测试频谱图如图3。⒛所示。从图3.⒛中可以看出,150MHz频点已经超过CLAs B限值。将以太网线改成非屏蔽的普通以太网线后,意外地发现测试可以通过CLAs B限值要求,并且还有一定的裕量。使用非屏蔽线后辐射发射频谱图如图3.21所示。
