表示本案例产品辐射的形成原理

发布时间:2017/6/15 20:00:11 访问次数:440

   【原因分析】

   首先看一下该产品以太网通信接口部分的布局情况,图3.”是以太网通信接口部分的布局图。

   以太网通信接口采用网络变压器,RJ-45头外壳到接地端子之间的PCB布线,约6cm长,如图3。”中粗线所示。可以看出,图3,⒛约6cm接地线存在一定的问题, M24256-BRMN6TP原因是在高频下并不是很粗的6cm的PCB布线已经具有较高的阻抗。但是由于产晶结构的限制,还是不得不用这种做法。

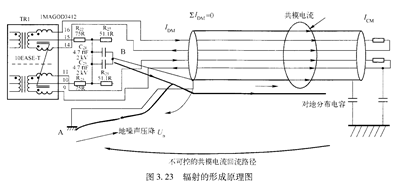

   图3.23表示本案例产品辐射的形成原理。

   图中共模电流∫cM的大小决定了辐射发射的大小。共模电流一部分是以太网信号线传输及耦合不平衡转换而来,还有一部分是通过与变压器中心抽头相连的RC共模抑制电路而来,图3.⒛粗箭头线表示了共模电流的流经方向,共模电流的大小又被共模压降σn控制着(叽是由屏蔽电缆接地阻抗引起的)。囚此叽也在一定程度上决定了辐射发射测试的成败,电缆屏蔽层上的共模电流几M=σn/150,假如屏蔽电缆对地的阻抗为I50Ω。





   【原因分析】

   首先看一下该产品以太网通信接口部分的布局情况,图3.”是以太网通信接口部分的布局图。

   以太网通信接口采用网络变压器,RJ-45头外壳到接地端子之间的PCB布线,约6cm长,如图3。”中粗线所示。可以看出,图3,⒛约6cm接地线存在一定的问题, M24256-BRMN6TP原因是在高频下并不是很粗的6cm的PCB布线已经具有较高的阻抗。但是由于产晶结构的限制,还是不得不用这种做法。

   图3.23表示本案例产品辐射的形成原理。

   图中共模电流∫cM的大小决定了辐射发射的大小。共模电流一部分是以太网信号线传输及耦合不平衡转换而来,还有一部分是通过与变压器中心抽头相连的RC共模抑制电路而来,图3.⒛粗箭头线表示了共模电流的流经方向,共模电流的大小又被共模压降σn控制着(叽是由屏蔽电缆接地阻抗引起的)。囚此叽也在一定程度上决定了辐射发射测试的成败,电缆屏蔽层上的共模电流几M=σn/150,假如屏蔽电缆对地的阻抗为I50Ω。
