可见,要通过屏蔽来降低该电源产品的辐射发射,可以采用下述两种方法。方法一:用金属屏蔽壳和屏蔽电缆将PCB和所有输入/输出电缆屏蔽起来,EDD10161ABH-7ETS-F同时屏蔽电缆屏蔽层,和PCB的屏蔽外壳良好塔接。

   方法二:借助PCB上的屏蔽外壳,通过合理连接降低输入/输出电缆上流动的共模电流,最终降低电缆所产生的辐射发射。

   显然方法一是不可行的。对于电源产品,其输人/输出电缆一般不采用屏蔽电缆。囚此,只能采用方法二,即借助于PCB上的屏蔽外壳,通过合理连接降低输入/输出电缆上流动的共模电流,最终降低电缆所产生的辐射发射。这其实也是一种电场屏蔽的方式,即将PCB内部产生的电场屏蔽在金属外壳之内。如果电场耦合到参考接地板或输人/输出电缆就意味着屏蔽设计的失败。

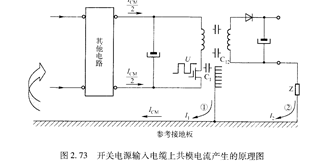

   由前面分析可知,小型开关电源形成辐射发射的等效发射天线是电源的输人/输出电缆,而导致电缆辐射的原因是因为电缆上存在共模电流。这种共模电流主要是由两种原因造成的。第一种共模电流是冈为开关电源的初级d仂/d砂电路与参考地板之间的容性耦合造成的,即图2,73所示的J1;第工种共模电流是因为开关电源的初级dzt/dr电路与次级电路,次级电路与参考接地板之间的容性耦合造成的,即图2.73所示的几。如果没有额外的路径,这两种共模电流流人参考接地板之后,将流回开关电源的输人电缆。
