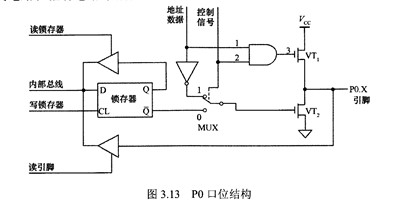

P1口是一个准双向口,通常作为V0口使用,其位结构图如图3.14所示。由于在ADF4360-8BCPZ其输出端接有上拉电阻,故可以直接输出而无须外接上拉电阻。同P0口―样,当作输入时,必须先向对应的锁存器写“1”,使场效应管截止。同时值得一提的是,它可以被任何数字逻辑电路驱动,其中包括TTL电路、MOs电路和oC电路。

   图314 Pl口位结构

    P2口

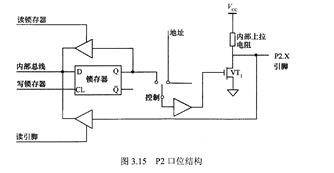

   P2口位结构图如图3.15所示。”口为一个准双向口,其位结构与P0口相似。当系统外接片外存储器时,它输出高8位地址,此时开关在CPU的控制下接通地址信号。同时它还可作为通用V0口使用,此时开关接通锁存器的Q端。对于80C51单片机来说,P2口通常用作地址信号输出。
