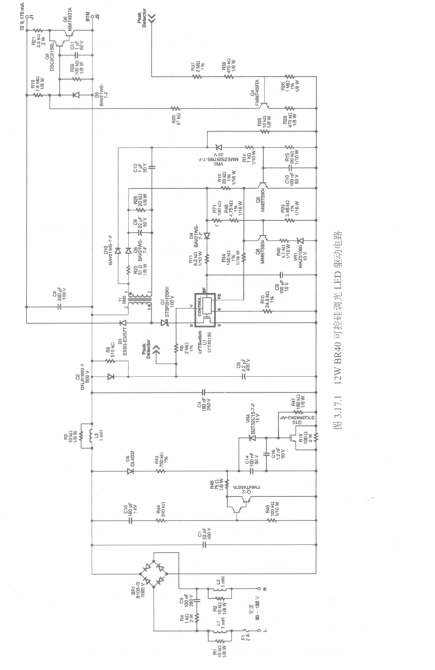

一个高功率因数(PF>88%)、可控硅调光的12W BR40 LED驱动电路0401如图3.17.1所示，M30620MCM它可以在交流90～132V的输入电压范围内为LED灯串提供额定电压72V、额定电流170mA的驱动。Ul采用LYTSwitch系列IC中的LYT4313E。LYTSwitch系列器件是一款适用于LED驱动器应用的高集成度功率IC。LYTSwitch IC能够在单级转换拓扑结构中提供高功率因数．同时特别对LED驱动器应用中常见的各种输入（交流90～132V）和输出电压条件下的输出电流进行调节。所有提供这些功能的控制电路以及高压功率MOSFET都集成在该IC中。

   熔断器Fl提供元件故障保护。需要使用一个额定值相对较高的2A快速恢复二极管来防止在输入浪涌下误开路。如要以降低效率为代价来降低成本，可用町熔电阻(2W，3.3Q)来替代熔断器。BR1对交流输入进行全波整流以获得良好的功率因数和THD。

   差模扼流圈Ll和L2为前端EMI滤波器，用来抑制包括桥式整流管开关在内的噪声。
