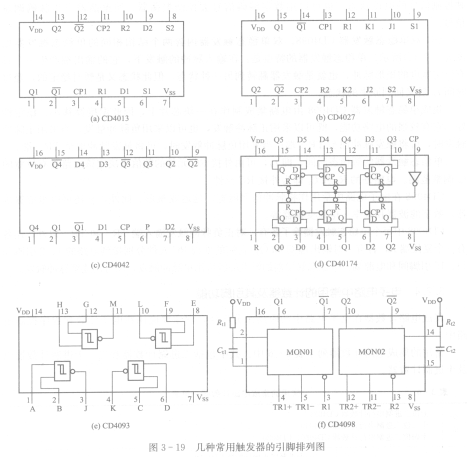

双单稳态触发器CD4098。双单稳态LAD1U1-12V触发器内含两个结构相同的单稳态触发器如图3 - 19  (f)所示。单稳态触发器的特点是：在输入脉冲的触发下，它的输出端产生一个具有恒定宽度的矩形脉冲，也就是触发器翻转到另一种状态，但此状态又是暂时稳定的，经过时间tw后又回到原来的状态。

   集成单稳态触发器CD4098由电路集成制作在一块芯片上，因此温度漂移小，稳定性好。它有较强的电路功能，既可以采用正脉冲触发，也可以采用负脉冲触发。当采用正脉冲触发时，可将触发脉冲加至TR_|-端；当采用负脉冲触发时，可将触发脉冲加至TR-端。   单稳态触发器的暂稳态时间，即tw，可由外接RC元件的数值来决定该电路具有较宽的tw调整范围。电路外的足和C。即为外接RC元件。

   CD4098在电子电路中常用作将脉冲信号展宽、延迟或整形。此外，它还可以组成振荡器，数字滤波器和频率一电压变换器等。

   CD4098中每个单稳态触发器除了各有一对正负脉冲触发输入端TR+和TR-以外，还各有一个复位端R，各有一对输出端Q和Q。它们的外接RC元件分别接到电路的1、2剖脚和14、15引脚间和电源端。单稳态触发器的触发端既可用单脉冲触发，又可用连续脉冲触发。
