图3.16.1所示电路输入电压范围交流90--132V，输出为36V、550mA，具有非常M30620MC-E80GP宽的调光器兼容性（满足NEMA SSL6调光曲线要求），1000：1的高调光比，无闪烁的单向调光，町兼容广涯的美国可控硅调光器，以几乎相同的调光角度导通和关断，不存在突然变亮现象。电路采用单级集成式PFC与精确初级侧调节的恒流输出，在交流120V输入下，效率大j：等于85%。具有小J二200ms的快速启动时间，集成有输出开路／输出短路保护，带自动恢复功能，快速反应的输入过压关断可扩展输入故障时的电压耐受范围，可以耐受士2500V振铃波和土500V差模浪涌(无MOV)，大的迟滞自动恢复热关断可同时保护元件和印制电路板，可以满足IEC 61000-4-5振铃波、IEC 61000-3-2 C THD和IEC CISPR 15/ EN55015 B传导EMI要求。元件数量少，采用单面PCB。

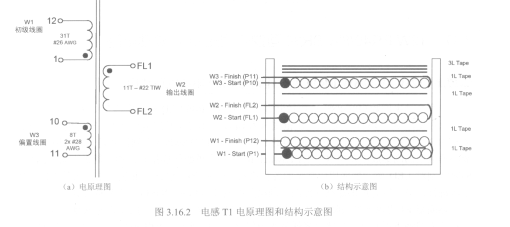

   图3.16.1所示电路的变压器Tl结榭391如图3.16.2所示，磁芯采用RM8/1、3F3，以及RM 8/J、3F3配套骨架(Philips CSV-RM8-1S-12P)。漆包线采用#26AWG（初级线圈，31T）、2x#28AWG（偏置线圈，8T）和#22AWG，TIW(输出线圈，11T)。

   装配完成的电路板实物[39]如图3.16.3所示，尺寸为68.lmmx33.6mm。

   有关图3.16.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单(BOM)、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“WWWpowerint.com”，参考设计范例报告“DER-350:使用LYTSwitchTM-4 LYT4317E设计的20W隔离反激式、可控硅调光、带功率因数校正(>0.98)的LED驱动器”。
