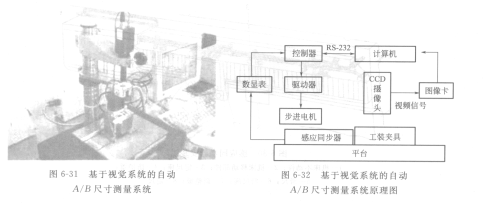

整套系统的外形如图6 31所示。测量系统安装在大理石台上，平稳牢固。 FIN1028MX直径较大，刚性很好，并且上有螺纹，便于摄像头聚焦。摄像头及镜头尺寸很小，美观且不占空间。系统有两个伺服电机（或步进电机），完成水平及垂直方向的运动。水平方向可以实现孑L到孑L的运动、孔到边缘的移动；垂直方向完成图像聚焦。系统光源采用冷光源，并且使用同轴光。

   系统使用也极其简单。操作者左手按下开夹的装置，右手上下滑动HGA。测量时，只要在键盘上按动个按键，测量结果自动存到数据库里。整个系统的原理图如图6-32所示。整套系统包括机械子系统右运动执行机构及工装夹具；信号子系统有直线感应同步器、数显表；视觉子系统有CCD摄像头、光源、图像卡；上位机有控制子系统的PC机；下位机有控制子系统MSC-51单片机、步进电机、驱动电源。

   系统的工作原理是：CCD摄像头将摄入的图像传给图像卡，图像卡将图像转换成数字图像，数字图像再经计算机上应用软件处理提取有用信息，提供给计算A/B尺寸使用，X-y运动信号由计算机发出，通过RS-232接口传送给控制器，控制器通过驱动器来驱动步进电机；工作台的坐标位置由感应同步器进行精确测量，结果由数显表传递给控制器，控制器再将数据传回给计算机，计算机将数据比较后再发出指令，让步进电机进行误差补偿，从而形成一个闭环控制。

   A/B尺寸自动测量仪的检测方法与偏测试仪的检测方法差不多，也是检测出两个圆心及浮动块的两条边，然后计算出A和B的尺寸，所不同的是全部工作由计算机完成。其精度可达0. ltim，完全能够满足要求。
