印刷贴片胶有丝网、金属和塑料模板。早期丝网应用较多，目前丝网基本被金属模板替代。SF1607G金属模板一般采用铜模板和钢模板，铜模板用腐蚀法，精度低、寿命短、价格便宜，适合多品种试生产；钢模板采用激光切割，适合大批量生产；塑料模板可印刷不同高度的贴片胶，清洗方便。

   (1)金属模板

   金属模板的结构与焊膏印刷模板的结构大体相同，主要差别是模板厚度一般为250～300Um，比印刷焊膏的模板厚0.1～0.2mm。模板开口形状可以是圆形，也可以是长方形。

   圆形开口应首选双胶点，如图9-2 (a)所示。250ljm厚度的金属模板开孔推荐直径见表9-2。

   表9-2 250pm厚度的金属模板圆形开口直径推荐表

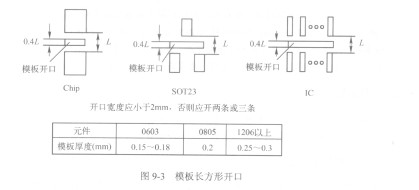

   长方形开口，开口宽度是元件焊盘间距的0.4倍，模板厚度有所不同，如图9-3所示。

   (2)塑料模板

   塑料模板分为厚、薄两种。塑料厚模板的厚度为1～2mm。使用泵压印刷，Imm厚的模板可印刷出胶点高度达到2mm或更多，能保证具有较大的离板间隙的元件（如SOT、SOP等）也可以被贴片胶粘牢。塑料薄模板厚度大于等于250Um，采用普通印刷。厚、薄两种塑料薄模板的制造方法采用钻孔完成。

   有关金属模板，塑料厚、薄模板的优缺点见表9-3。

   表9-3金属模板与塑料模板的优缺点比较
