在设计规则对话框左边区块选取Routing下的Routing Topology设计规则，则其右边将出现走线模式设计规则的设定页，ISL80102IRAJZ我们可在限制区块的图上栏位里指定走线模式，而所选取的走线模式将以图形显示，如图5. 46所示。

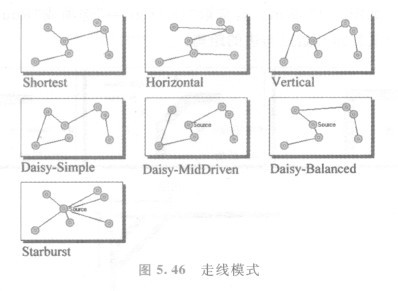

    图5. 46走线模式

    ①“Shortest”选项设定采用最短路径的走线模式。

    ②“Horizontal”选项设定采用以水平走线为主的走线模式。

    ③“Vertical”选项设定采用以垂直走线为主的走线模式。

    ④“Daisy-Simple”选项设定采用简单的菊花链走线模式(Daisy Chain)，而走线的起点或终点都各有一个。

   ⑤“Daisy-Midriven”选项设定采用起点在中间的菊花链走线模式，而走线有一个起点、两个终点。

   ⑥“Daisy-Balanced”选项设定采用起点在中间的平衡式菊花链走线模式，而走线有一个起点、两个终点。

   ⑦“Stardust”选项设定采用放射状走线模式，其中只有一个起点，而有多个终点。
