①图上方的“Min Width”栏位为最细线宽限制。

     ②图上方的“Preferred Width”栏位为最适当的线宽，也就是 ISL80101IRAJZ-TK动布线所采用的线宽。

    ③图上方的“Max Width”栏位为最粗线宽限制。

    ④“分别检查线与弧线的最小／最大线宽(Check TrackslArcs Min／Max Width

Individually)”选项设定分别检查线段与弧线的最细／最粗线宽限制。

    ⑤“分别检查连续铜膜的最小／最大线宽[Check Min/Max Width for PhysicallyConnected Copper(tracks，arcs，fills，pads&vias)]”选项设定检查所有实体连接铜膜的最细／最粗线宽限制。

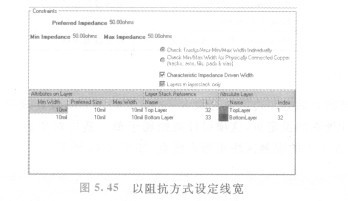

   ⑥“特征阻抗驱动宽度(Characteristic Impedance Driven Width)”选项设定采特征阻抗(Characteristic Impedance)驱动的线宽，也就是以欧姆(Q)为线宽单位。若选取本选项，则区块改变如图5. 45所示，我们就可在“Min Impedance”栏位设定走线的最小阻抗；在“Preferred Impedance”栏位设定走线的最适当阻抗；在“MaxImpedance”栏位设定走线的最大阻抗。

    ⑦“只有电路板叠层中的板层(Layers in layer stack only)9选项设定下面的栏位里，只显示电路板叠层中有使用的板层。若不选取本选项，则列出所有板层，非常麻烦。

   ⑧下面表格中的“最小宽度( Min Width)”栏位为最细线宽限制，与图上面的

“Min Width”栏位的差异，在于最小宽度栏位可针对不同板层，设定不同的线宽限制，而“Min Width”栏位只能统一板层的线宽设定。

   ⑨下面表格中的“最适当宽度(Preferred Size)”栏位设定最适当线宽，也就是自动布线时的线宽。与图上面的“Preferred Width”栏位的差异，在于最适当宽度栏位可针对不同板层，设定不同的线宽限制，而“Preferred Width”栏位只能统一板层的线宽设定。

   ⑩下面表格中的“最大宽度(Max Width)”栏位为最粗线宽限制，与图上面的

“Max Width”栏位的差异，在于最大宽度栏位可针对不同板层，设定不同的线宽限制，而“Max Width”栏位只能统一板层的线宽设定。
