电感滤波电路是用电感器构成的一种滤波电路，12034397其滤波效果相当好，只是要求滤波电感的电感量较大，电路的成本较高。电路中常使用兀型LC滤波电路。

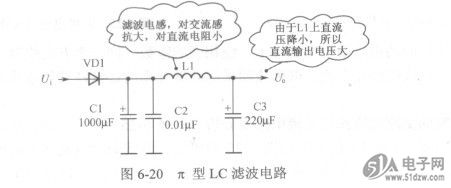

    如图6-20所示是7c型LC滤波电路。电路中的Cl和C3是滤波电容，C2是高频滤波电容，Ll是滤波电感，Ll代替7型RC滤波电路中的滤波电阻。电容Cl是主滤波电容，将整流电路输出电压中的绝大部分交流成分滤波到地。
    图6-20兀型LC滤波电路


    1．直流等效电路分析

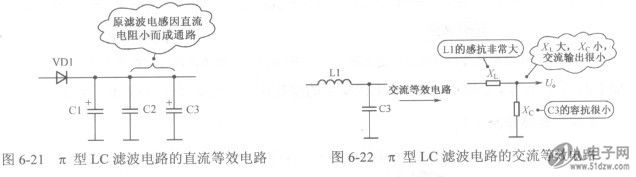

    如图6-21所示是兀型LC滤波电路的直流等效电路。由于电感Ll的直流电阻很小，所以直流电流流过Ll时在Ll上产生的直流电压降很小，这一点比滤波电阻要好。


    2．交流等效电路分析
    如图6-22所示是兀型LC滤波电路的交流等效电路。对于交流成分而言，由于电感Ll感抗的存在，且这一电感很大，这一感抗与电容C3的容抗（容抗很小）构成分压衰减电路，见交流等效电路，对交流成分有很大的衰减作用，达到滤波的目的。
