自给偏压共源放大电路
发布时间:2013/8/3 17:48:47 访问次数:3228

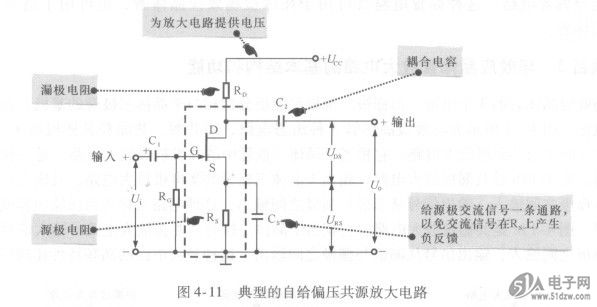

图4—11所示为典型的自给偏压共源放大电路,74HC14在该电路中C1和C2分别是输入、输出耦合电容,起通交流隔直流的作用;+ UcC为漏极直流电源,为放大电路提供电压;RD是漏极电阻,它能把漏极电流的变化转变为电压的变化,以便输出电压信号;Rs是源极电阻,其作用是产生一个源极到地的电压降,以提供源极偏压建立静态偏置,同时具有电流负反馈的作用;Cs是源极旁路电容,给源极交流信号提供一条通路,以免交流信号在Rs上产生负反馈。
图4-11典型的自给偏压共源放大电路
“自给偏压”指的是由场效应晶体管自身的电沆产生的偏置电压。由于N沟道结型场效应晶体管正常工作时,栅极、源极之间需要加一个负偏置电压。这一点与晶体三极管的发射结需要正偏置电压是相反的。为了使栅极、源极之间获得所需负偏压,设置了自生偏压电阻Rs。当源极电流流过Rs时,将会在Rs两端产生上正下负的电压降Us。由于栅极通过Rc接地,所以栅极为零电位。这样,Rs产生的Us就能使栅极、源极之间获得所需的负偏压UCs,这就是自给偏压共源放大电路原理。
由于场效应晶体管的漏极电流较大时具有温度上升漏极电流就减小的特点,因而热稳定性好,故在源极仅需设置自偏压电路就十分稳定了。
图4—11所示为典型的自给偏压共源放大电路,74HC14在该电路中C1和C2分别是输入、输出耦合电容,起通交流隔直流的作用;+ UcC为漏极直流电源,为放大电路提供电压;RD是漏极电阻,它能把漏极电流的变化转变为电压的变化,以便输出电压信号;Rs是源极电阻,其作用是产生一个源极到地的电压降,以提供源极偏压建立静态偏置,同时具有电流负反馈的作用;Cs是源极旁路电容,给源极交流信号提供一条通路,以免交流信号在Rs上产生负反馈。
图4-11典型的自给偏压共源放大电路
“自给偏压”指的是由场效应晶体管自身的电沆产生的偏置电压。由于N沟道结型场效应晶体管正常工作时,栅极、源极之间需要加一个负偏置电压。这一点与晶体三极管的发射结需要正偏置电压是相反的。为了使栅极、源极之间获得所需负偏压,设置了自生偏压电阻Rs。当源极电流流过Rs时,将会在Rs两端产生上正下负的电压降Us。由于栅极通过Rc接地,所以栅极为零电位。这样,Rs产生的Us就能使栅极、源极之间获得所需的负偏压UCs,这就是自给偏压共源放大电路原理。
由于场效应晶体管的漏极电流较大时具有温度上升漏极电流就减小的特点,因而热稳定性好,故在源极仅需设置自偏压电路就十分稳定了。
