这里设计的电源的输74HC14出电压能够在5～10V之间改变，为了能够在很宽的范围内变化，对于VR，调整的要求很严格。如果把这个电路作为固定输出电源使用（实际的电路中作为固定输出的情况很多），输出电压的调整范围就变窄了，使用也就方便的多。图11.15是作为固定输出电源使用的电路，这个电路中VR．的值减小了，又追加了一个串联电阻Rs，调整的范围变窄了。
    这里设计的电路的基准电压采用的是取极晶体管的V BE，它不能准确地确定电压值，所以难以变成非调整电源（将VR．用固定电阻替换）。如果使用的基准电源能够产生精确电压，那么就能够得到无须调整的固定输出电源。

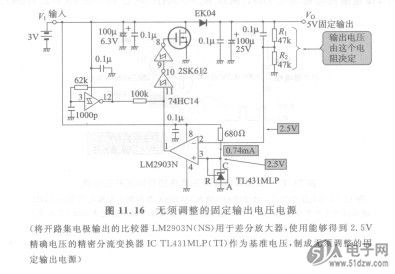

    图11.16是无须调整的固定输出电源。这个电路中采用了精密分流变换器ICTL431MLP(TI)制作的2.5V的基准电压，用开路集电极输出的比较器LM2903N(NS)将它与电阻分压的输出电压进行比较，来控制开关器件，固定输出电压。这个电路的工作是使比较器的两个输入电压等值，所以如果改变输出电压的分压比(Ri与R2之比)就能够改变输出电压。
    商品化的升压型开关电源IC的内部结构如图11.16所示。
