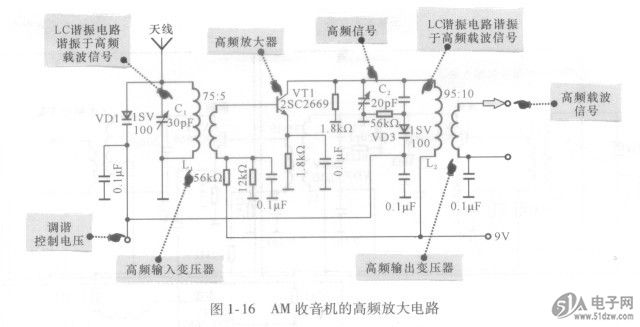

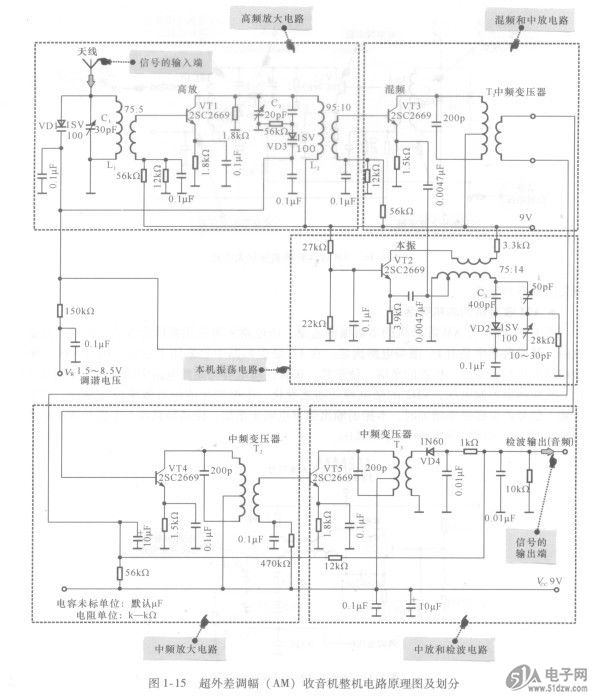

图1.16所示为AM收音机的高频放大电路，SC542054JDW其功能是放大天线接收的微弱信号，此外还具有选频功能。
    从图1.16可见，该放大器的核心器件是高频放大器VT1，信号由基极输入，放大后的信号由集电极输出并经谐振变压器耦合到混频电路。


    天线感应的信号加到Li、C，和VD1组成的谐振电路上，改变线圈L．的并联电容，就可以改变谐振频率。该电路是采用变容二极管的电调谐方式，变容二极管VD1茌电路中相当于一个电容，电容的值随加在其上的反向电压变化。改变电压，就可以改变谐振频率。此外高频放大器的输出变压器一次绕组的并联电容中也使用了变容二极管VD3，它与VD1同步变化，Cl和C2是微调电容器，以便能微调谐振点。


    高频放大器的直流通路如下：
    +9V经变压器线圈L2为高频放大器VT1的集电极提供直流偏压。
    +9V经56kfl电阻与12kQ电阻的分压形成直流电压再经高频输入变压器二次绕组为高频放大器VT1的基极提供直流偏压。
    高频放大器VT1发射极接1.8kfl电阻，作为电流负反馈元件，以便稳定晶体三极管的直流工作点，与该电阻并联的0.1 y,F电容为去耦电容，消除放大器的交流负反馈用以提高交流信号的增益。
