恒流二极管的主要参数有：恒定电流坫，DS450DC-3-004起始电压Us，正向击穿电压UBO，动态阻抗ZH，电流温度系数ar。
    恒定电流一般为0.2～6mA。起始电压表示管子进入恒流区所需要的最小电压。恒流二极管的正向击穿电压通常为30～100V。动态阻抗的定义是工作电压变化量与恒定电流变化量之比，对恒流管的要求是ZH越大越好，当b较小时，ZH可达数兆欧，当堵较大时，ZH降至数百千欧。
    恒流二极管在零偏置下的结电容近似为lOpF，进入恒流区后降至3～5pF，其频率响应大致为0～500kHz。当工作频率过高时，由于结电容的容抗迅速减小，动态阻抗就降低，导致恒流特性变差。
    恒流二极管并联法扩流、串联法升压电路分析

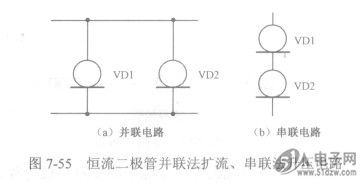

    使用一只恒流二极管只能提供几毫安的恒定电流，将几只恒流二极管并联使用，则可以扩大输出电流，如图7-55 (a)所示是恒流二极管并联法扩流电路，两只恒流二极管并联后电流可扩大一倍。但是，将几只恒流二极管并联使用时，恒流源的起始电压等于这些管子中的最大值，而正向击穿电压则等于这些管子中的最小值。此外，茌扩展电流的同时，恒流源的动态阻抗将变小。


    利用串联法可以提升电压，如图7-55 (b)所示。将几只性能相同的恒流二极管串联使用，可将耐压值提高到100V以上。假如每只管子的恒流值不等，那么恒流值较小的管子将首先进入恒流状态。必要时可给后值较小的管子并联一只分流电阻，使各管子同时进入恒流状态。
    恒流二极管构成的恒流源电路分析
    如图7-56所示是运用恒流二极管构成的恒流源电路，电路中VD1是恒流二极管，它接在三极管VT1基极回路中，为VT1提供恒流的基极电流，这样VT1管集电极和发射极电流就恒定，且恒定电流大小等于恒流二极管VD1恒定电流的（VT1电流放大倍数）倍。
