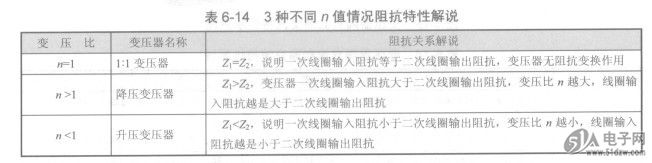

变压器不仅可以进行电压大小的转换，12034365而且还可以进行阻抗的变换。不同变压比的情况下一次线圈与二次线圈的阻抗特性如表6-14所示（Zl为一次线圈输入阻抗，22为二次线圈输出阻抗）。如表6-14所示是3种不同胛值情况阻抗特性解说。
    表6_14 3种不同n值情况阻抗特性解说
    图6-18收音电路中的变频级电路


    利用变压器的阻抗变换作用可以进行阻抗的匹配。如图6-18所示是收音电路中的变频级电路，这里存在振荡器中的阻抗匹配问题，电路中L2振荡线圈的抽头通过电容C3与VT1发射极相连。这里采用抽共的目的是为了L2所在谐振电路与三极管BG1输入回路的阻抗匹配。


    VT1管接成共基放大器电路，而由共基放大器特性可知，这种放大器的输入阻抗非常小，而L2所在谐振电路的阻抗很大，如果这两个电路简单地并接在一起，将严重影响L2所在谐振电路的特性，所以需要一个阻抗匹配方式，即电路中线圈L2的抽头通过电容C3接在VT1发射极上。

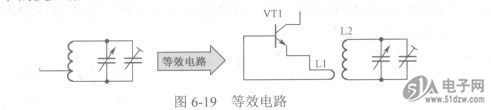

    如图6-19所示等效电路可以说明这一阻抗匹配电路的工作原理。当一个线圈抽头之后就相当于一个自耦变压器，为了更加方便地理解阻抗变换的原理，将等效电路中的自耦变压器画成了一个标准的变压器。
    图6-19等效电路


    在电路中，一次Ll（抽头以下线圈）的匝数很少，二次L2的匝数很多，根据变压器的阻抗变换特性可知，L2所在回路很大的阻抗在Ll回路大幅减小，这样Ll接在VT1管低输入阻抗回路中时达到了阻抗的良好匹配。
