DVD影碟机AV解码电路主要用来对音频、视频信号进行处理，ILX115K该电路部分主要由AV解码芯片以及外围元器件组成。对该电路进行识读要根据主要元器件的功能和信号流程，将电路简单化，最终完成对AV解码电路的识读。

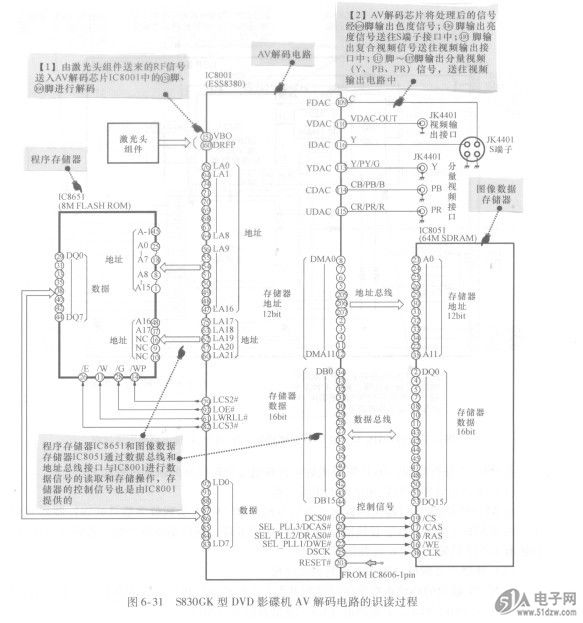

    下面我们将以典型DVD影碟机AV解码电路作为识读案例，进行识图分析训练，图6-31所示为S830GK型DVD影碟机AV解码电路的识读过程。
    由图6. 31分析可知，DVD影碟机AV解码电路的识图过程如下：
    (1) AV信号处理电路的识读过程
    由激光头组件送来的RF信号经AV解码芯片IC8001的⑩脚、⑩脚送人芯片内部进行解码。AV解码芯片将处理后的信号经⑩脚输出色度信号；⑩脚输出亮度信号送往S端子接口中；①脚输出复合视频信号送往视频输出接口中；⑩脚~⑩脚输出分量视频(Y、PB、PR)信号，送往视频输出电路中。
    (2)存储器电路的识读过程
    程序存储器IC8651和图像数据存储器IC8051通过教据总线和地址总线接口与IC8001进行数据信号的读取和存储操作，存储器的控制信号也是由IC8001提供的。
