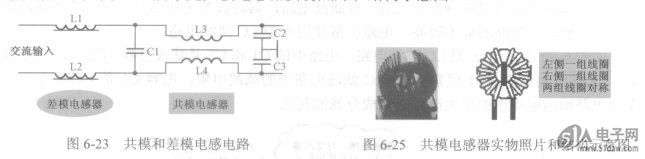

如图6-23所示是共模和差模电感电路，12034413这也是开关电源交流市电输入回路中的EMI滤波器，电路中的Ll、L2是差模电感器，L3和L4为共模电感器，Cl为X电容，C2和C3为Y电容，该电路输入220V交流市电，输出电压加到整流电路中。
    共模电感器电路分析
    开关电源产生的共模噪声频率范围从lOkHz～50MHz，甚至更高，为了有效衰减这些噪声，要求在这个频率范围内共模电感器能够提供足够高的感抗。


     讲解共模电感器工作原理前应该了解共模电感器结构，这有助于理解共模电感器抑制共模高频噪声，如图6-24所示是共模电感器实物照片和结构示意图。
    图6-23共模和差模电感电路    图6-25共模电感器实物照片和结构示意图


    共模电感器的两组线圈绕在磁环上，绕相同的匝数，同一个方向绕制，只是一组线圈绕在左侧，另一组线圈绕在右侧。共模线圈采用高磁导率的锰锌铁氧体或非晶材料，以提高共模线圈性能。

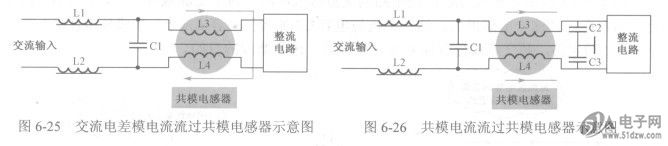

    如图6-25所示，220V交流电是差模电流，它流过共模线圈L3和L4的方向如图6-25中所示，两线圈中电流产生的磁场方向相反而抵消，这时正常信号电流主要受线圈电阻的影响（这一影响很小），以及少量因漏感造成的阻尼（电感），加上220V交流电的频率只有50Hz，共模电感器电感量不大，所以共模电感器对于正常的220交流电感抗很小，不影响220V交流电对整机的供电。
     当共模电流流过共模电感器时，电流方向如图6-26所示，由于共模电流在共模电感器中的同一方向，线圈L3祁L4内产生同方向的磁场，这时增大了线圈L3、L4电感量，也就是增大了L3、L4对共模电流的感抗，使共模电流受到了更大的抑制，达到衰减共模电流的目的，起到了抑制共模干扰噪声的作用。
     图6-25交流电差模电流流过共模电感器示意图    图6-26共模电流流过共模电感器示意图
     加上两只Y电容C2和C3对共模干扰噪声的滤波作用，使共模干扰得到了明显的抑制。
