凡是由扬声器发声的设备，33467-0005例如，音响组合中的放大器、电视机等，～般都用这种电路来控制扬声器的音量。
    单声道音量控制器电路分析

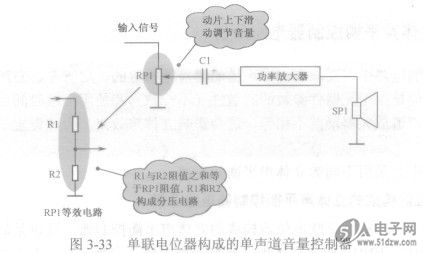

    如图3-33所示是单联电位器构成的单声道音量控制器。这实际上是一个分压电路的变形电路，电位器RP1相当于两只分压电阻。


    RP1是电位器，因为用于音量控制器电路中，所以称为音量电位器。SP1是扬声器，其作用是将电信号转换成声音。功率放大器的作用是对RP1动片输出的信号进行放大，再推动扬声器SP1。
    电位器RP1的动片将电位器的整个阻值分成Rl和R2两个部分，见图中的RP1等效电路，Rl与R2阻值之和等于RP1的阻值，等于电位器RP1的标称阻值，这一阻值不变。


    从电路中可以明显地看出，Rl和R2构成一个分压电路，分压后的信号从动片上输出，加到后面电路中。
    当RP1动片上下滑动时，Rl和R2的大小在改变。当动片向上滑动时，Rl减小，R2增大；当动片向下滑动时，Rl增大，R2减小。 分析这一电路的关键是先假设电位器的动片向上、向下滑动，然后分析RP1动片输出电压的变化。具体分成四种情况，如表3-1所示。
