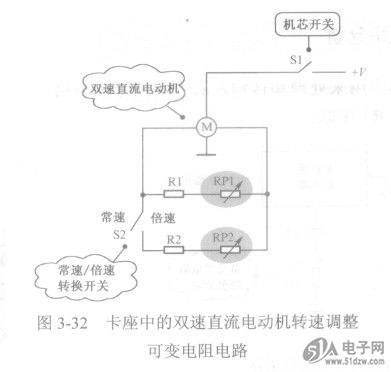

如图3-32所示是卡座中的双速直流电动机转速调整可变电阻电路。33467-0003电路中的Sl是机芯开关，S2是用来转换电动机转速的“常速／倍速”转换开关，RP1和RP2分别是常速和倍速下的转速微调可变电阻器，用来对直流电动机的转速进行微调。
    1．电路结构分析
    电动机的四根引脚中一根为电源引脚，一根为接地引脚，另两根引脚之间接转速控制电路，即Rl和RP1、R2和RP2。RP1常速下的转速调整可变电阻，RP2是倍速下的转速调整可变电阻。


    2．电路分析
    当转换开关S2在“常速”位置时，只有Rl和RP1接入电路，调整RP1的阻值大小可以改变电动机在“常速”下的转速，达到“常速”时转速微调的目的。
    当转换开关转换到“倍速”位置时，R2和RP2通过开关S2也接入电路，与Rl和RP1并联，这时电动机工作在“倍速”状态，调整RP2的阻值大小可以改变电动机在“倍速”下的转速，达到“倍速”时转速微调的目的。
    在“倍速”位置时，如果调整RP1的阻值大小也能改变“倍速”下的电动机转速，但是这一调整又影响了“常速”下的电动机转速。所以“倍速”下只能调整RP2，而且只能先调整“常速”，再调整“倍速”，否则“倍速”调整后又影响“常速”。
