前面介绍的音量控制器是最简单的电路，33467-0006现在更多的音响电路均为双声道结构。

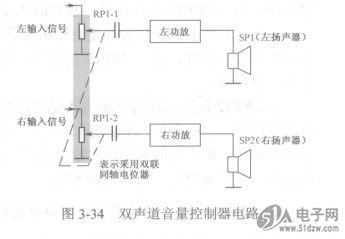

    如图3-34所示是双声道音量控制器电路。电路中的RPl-1和RPl-2是双联同轴电位器，虚线表示这是一个同轴电位器。其中，RPl-1是左声道音董电位器，RPl-2是右声道音量电位器。这一电路的工作原理与单声道音量控制器一样，只是采用了双联同轴电位器后，左、右声道的音量同步控制。
    图3-34双声道音量控制器电路


    分析这一电路工作原理的关键是掌握单联音量电位器的工作原理，以及了解双联同轴电位器的工作原理，当转动音量旋钮时，RPl-1和RPl-2的动片同步动作，实现左右声道音量同步控制。不了解双联同轴电位器的这一工作原理，就无法分析这一电路的工作过程。
