通过课程1内容的学习，我们已经对小家电产品电路的特点有所了解，BFR520那么在这节课中我们将以所学的知识作为基础，继续了解各种小家电产品电路的识图技巧。了解这些产品电路的识图技巧后，便可对不同的小家电产品电路进行识读分析了。
    掌握饮水机电路的识图技巧

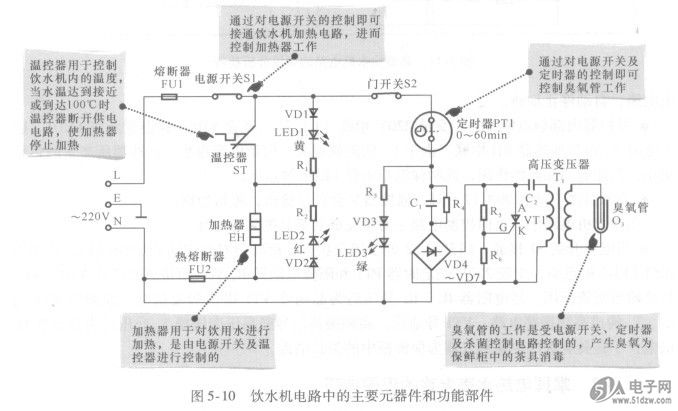

    在对饮水机电路进行识读时，首先要找到饮水机电路中的主要元器件和功能部件，如图5-10所示。
    图5-10饮水机电路中的主要元器件和功能部件

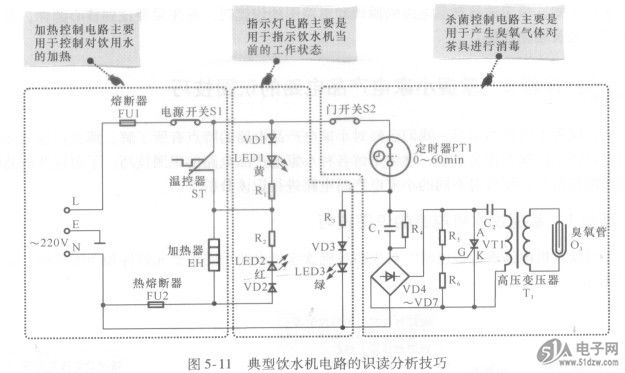

    然后，再从这些主要元器件和功能部件人手，按照功能特点对电路进行划分，即把原来的饮水机电路划分成若干个单元电路模块，这样便可按信号流程和元器件的控制过程完成对饮水机电路的识读分析，如图5-11所示。
