光电二极管可用万用表的电阻BFR520挡对其PN结和光电性能进行检测。
    万用表置于“R×lk”挡，黑表笔（表内电池正极）接光电二极管正极，红表笔接负极，测其正向电阻，应为10～20kQ，如图7-11所示。


    检测光电性能

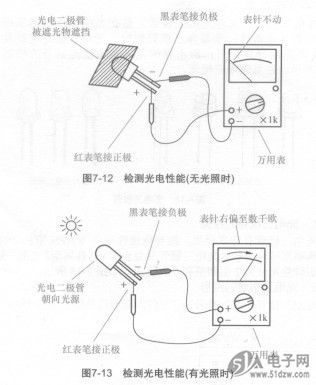

    在上面测量的基础上，对调万用表两表笔，即红表笔接光电二极管正极，黑表笔接负极，然后用一遮光物（如黑纸片等）将光电二极管的透明窗口遮住，如图7-12所示，这时测得的是无光照情况下的反向电阻，应为无穷大。
    移去遮光物，使光电二极管的透明窗口朝向光源（自然光、白炽灯或手电筒等），这时表针应向右偏转至几千欧处，如图7-13所示。表针偏转越大，说明光电二极管灵敏度越高。
