电路中的非门1、2组成多谐AD8027ARTZ振荡器，其振荡频率为70kHz，非门3～6并联使用以增大驱动能力。VT1为小功率场效应管，作为开关管作用。电感Li作为其漏极负载。当VT1导通时，Li上的感应电动势为左正右负；当VT1截止时，Li上的感应电动势的极性倒转，为左负右正，与太阳能电池串联后对镍镉电池进行充电。

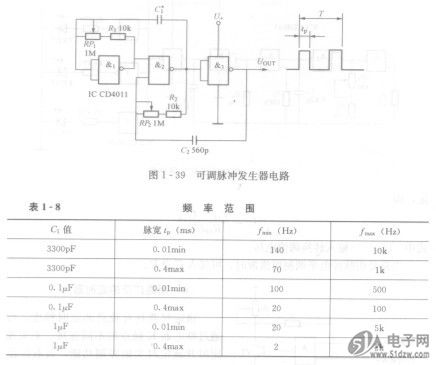

    可调脉冲发生器。图1- 39所示的可调脉冲发生器电路，是一种可使脉冲频率和宽度独立调节又互不影响的电路，调节RP，改变脉冲振荡器的周期T，调节RP2可改变脉冲宽度tp，但不影响脉冲发生器的输出频率。表1-8列出了不同的C，值可得到的频率范围，供参考。

    脑波同步发生器。医学研究表明，脑波的频率范围在0～20Hz之间，脑波频率在14～20Hz时为口波状态，在此状态下人脑清醒，思路敏捷；脑波频率在7～13Hz时为a波状态，此时人脑处于松弛状态，会产生睡意；脑波频率在4～8Hz时为臼波状态，人多处于沉思状态，富于创造神奇的幻想；脑波频率在4Hz以下时为仃波状态，人会处于熟睡状态。由上述可见，不同频率的脑波使人处于不同的意识状态。
