量PT2260/PT2270编／译码器集CX0603MRX7R0BB102成电路的特性及引脚排列
    PT2260/PT2270是一种采用CMOS工艺制造的低功耗编／译码专用集成电路，PT2260是编码器，PT2270是译码器。该集成电路具有以下特点：
    (1)功耗极低，静态电流仅有0.5pLA。
    (2)工作电压范围很宽，为1.8～10V。
    (3)对外部噪声不敏感，抗干扰能力强。
    (4)有8或10个三态地址码及4或2个数据码。
    (5)外围元件很少，电路简单。
    PT2260lPT2270圭要用于遥控装置。
    PT2260编码器根据地址码位和数据码位的不同，有PT2260 - R4和PT2260 - R2两种型号。前者有8个地址码及4个数据码，图4 - 24   PT2260 - R4lR2引脚排列而后者有10个地址码和2个数据码。


    PT2260 - R4和PT2270均采用16脚封装形式，它们的引脚排列如图4- 24所示，引脚功能见表4 - 15。

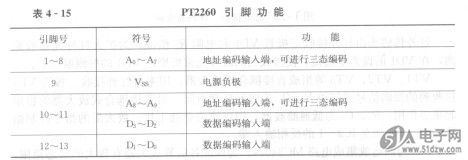

    表4 - 15 PT2260引脚功能
    PT2270译码器有PT2270 - M4lL4和PT2270 - M2/L2两种型号。前者与PT2260 - R4配套使用，而后者与PT2260 - R2配套使用。
    PT2270 - M4lL4和PT2270 - M2lL2均采用18脚DIP封装形式，它们的引脚排列如图4 - 25所示，各引脚功能见表4-16。
