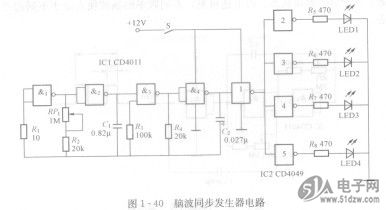

脑波同步发生器的AT24C02C-SSHM电路如图1- 40所示。与非门1、2组成低频振荡器，可产生频率为2～20Hz的低频信号，调节RP．可改变振荡频率。与非门3、4组成1000Hz的振荡器，低频振荡器的输出直接与非门3耦合，对1000Hz振荡器进行控制。经低频调制后的1000Hz信号经非门1缓冲后，提供给后级的各非门驱动各发光二极管发光。发光二极管装在眼罩内，人戴上这种可调闪光频率的眼罩时，发光二极管将一定的频率在眼前闪烁，它会刺激人的大脑进入与闪烁频率相对应的意识状态，以达到调节人脑神经的目的。
    恒流源电路.
    恒流源电路如图1- 41所示。电路中与非门中的一个输入端作为控制输入端，以便对恒流实现门控，控制信号应为高屯平。电路的恒流值由下式确定，即式中UT。一一输入转换阈值电压。
    当需要用脉冲电平调制恒流源时，可接人C及R。
