从2SK612的传输特性发现，驱动电路用的驱TF2-5V动电压必须在18.5V(一Vcc+3.5V)以上。这个电源电路是用简单的DC-DC变换器升压电路作成的。

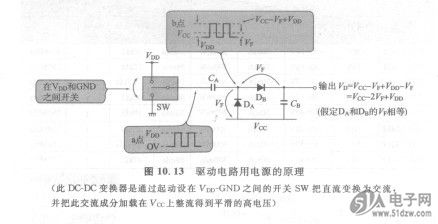

    图10.13是电源部分的原理图。这个电路通过在VDD-GND之间的开关(SW)把交流变换为直流，通过把交流成分加载在Vcc上整流得到比Vcc高的电压。这个电路的动作是当a点为OV时DA导通(DB一OFF)．电流流过的路径为Vcc—DA—CA-GND。如果二极管的正向电压降为VF，那么这时b点的电位为VcC-VF。
    当a点的电位为V DD时，DB导通(DA—OFF)，电流流过的路径为VDD-CA—DB一CB一VCC。由于VDD加载在Vcc - VF（a点为OV时b点的电位）上，所以这时b点的电位为Vcc- VF+VDD。所以，输出电压VD值是从a点为VDD时b点的电位值中减去DB的VF部分，即
    VD =VCC-VF+VDD-VF
    =Vcc-2VF+VDD
    这里设计的电路中，如果Vcc=15V(电动机的驱动电压)，VDD=5V，VF=0.6V，那么VD =18.8V。这个电压足以驱动MOSFET(从图10.8的传输特性中求得的驱动电路的电源电压VD≥18.5V)。
