给P沟JFET输入正弦波
发布时间:2012/5/27 19:59:51 访问次数:912
图9.2是使用通H1102NLT用的P沟JFET 2SJ105（东芝）的开关电路。这个电路是把采用负电源的源极接地放大电路变形形成的开关电路的。

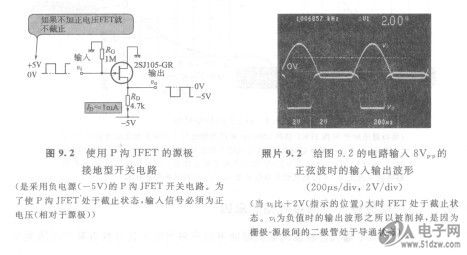

照片9.2是给图9.2的电路输入lkHz、8VP-P的正弦波时的输入输出波形。由于砂．比+2V大时FET处于截止状态，所以铆。与电源电压相同，变为-5V。当vi小于+2V时，FET处于导通状态，所以VO是OV。所以这个电路中是以Vi一+2V为界判断FET处于接通／断开状态。
照片9.1和照片9.2中都削去了输入波形（正弦波）的半个周期。关于这个问题将在后面讨论。
图9.2是使用通H1102NLT用的P沟JFET 2SJ105（东芝）的开关电路。这个电路是把采用负电源的源极接地放大电路变形形成的开关电路的。
照片9.2是给图9.2的电路输入lkHz、8VP-P的正弦波时的输入输出波形。由于砂．比+2V大时FET处于截止状态，所以铆。与电源电压相同，变为-5V。当vi小于+2V时，FET处于导通状态，所以VO是OV。所以这个电路中是以Vi一+2V为界判断FET处于接通／断开状态。
照片9.1和照片9.2中都削去了输入波形（正弦波）的半个周期。关于这个问题将在后面讨论。
