以上是根据理论进行的分析,将采用以下方法进行验证:

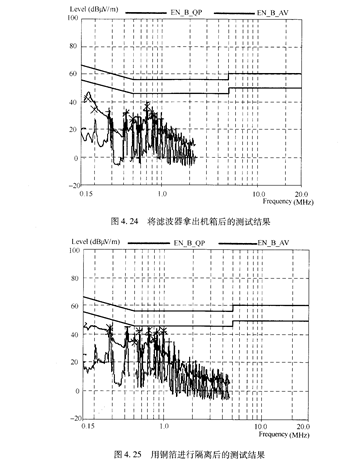

   (1)取下滤波器,拿到机壳外(远离开关电源),放在参考接地平板上,以便很好地接地, H1102NLT则可以通过传导骚扰的测试,且裕量较大。测试结果如图4.⒛所示。

   (2)在开关电源与电源滤波器的上下空间中用导电铜箔进行隔离后再进行测试,结果如 图4.25所示。

  可见,滤波器与电源之间距离过近,而且没有很好的隔离是导致传导骚扰测试超标的原因。

   另外还有一种滤波器失效的情况,虽然在本案例中没有出现,但是也是工程应用中常见的问题,即与如图4。%所示的原理一样。当存在接地阻抗时(如滤波器通过连接一条长导线或长而窄的印制线接地时),高频噪声会经这条阻抗路径通过滤波器,使滤波器失效。所以,滤波器应该通过低阻抗的点或面连接到地层。高频滤波器的引线应该尽可能地短,滤波器中的电容最好也采用低寄生电感的陶瓷电容。
