确认最高使用温度

发布时间:2012/5/22 19:17:35 访问次数:569

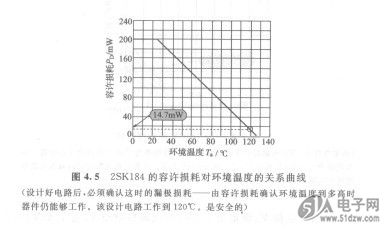

如图4.5所示容许损耗随MSP430FE427IPMR环境温度有很大的变化。因此必须确认所设计的电路能够使用的环境温度范围。从图4.5可以看出，该电路能够工作的最高环境温度为120℃。

    设计电路中与晟大额定值对容许损耗PD的限制相比，容许损耗对环境温度关系曲线的边界值更重要。
    FET的数据表会提供这种容许损耗对环境温度的关系曲线，不过应该注意一部分功率MOSFET的数据是以装有散热器为前提的。
    源极跟随器从电路特性来说，经常使用在大电流的情况下。因此必须注意FET和电阻的发热问题。
