确定源极电阻Rs的方法
发布时间:2012/5/22 19:15:35 访问次数:559

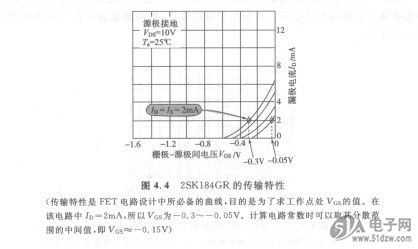

由图4.4可以看出，当取源MSP430F427IPMR极电流Is（等于漏极电流ID）为2mA时2SK184GR的VGS为-0.3～-0.05V。所以VGS的值取这个范围的中间值，VGS=-0.15V(实际的电路中，如照片4.3所示，VGS为-0.3V，是该范围的上限值，可以认为在误差范围内）。
加前所述，栅极电位VG设定为7.5V，所以源极电位Vs为7.65V[一7.5V-(-0.15V)]。因此，源极电阻Rs上加电压7.65V时源极电流为Is =2mV，就得到（这是计算值，实际应取E24数列中靠近的电阻值）
由图4.4可以看出，当取源MSP430F427IPMR极电流Is（等于漏极电流ID）为2mA时2SK184GR的VGS为-0.3～-0.05V。所以VGS的值取这个范围的中间值，VGS=-0.15V(实际的电路中，如照片4.3所示，VGS为-0.3V，是该范围的上限值，可以认为在误差范围内）。
加前所述，栅极电位VG设定为7.5V，所以源极电位Vs为7.65V[一7.5V-(-0.15V)]。因此，源极电阻Rs上加电压7.65V时源极电流为Is =2mV，就得到（这是计算值，实际应取E24数列中靠近的电阻值）
