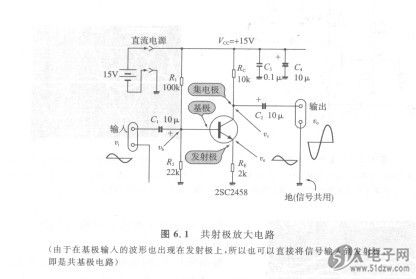

本章对共基极放大电路进行实验。使用双FM25L16B-GTR极晶体管的放大电路的基础是在第2章介绍的共发射极放大电路。然而，在该电路中，不是由基极输入信号，而是将在发射极出现的与输入信号一样的信号，直接地输入到发射极。这样从集电极能取出与共射极时情况一样的输出。


    基于这样的考虑，将发射极作为输入，集电极作为输出，为了产生信号的基准电平而将基极接地的电路称为共基极放大电路(Common Base Amplifier或者Grounded Base Amplifier).
    对于共基极放大电路，由于设计上输入阻抗低，所以是难于使用的电路。但是与共发射极电路作比较，则由于没有基极一集电极间的结电容COB的影响，频率特性变好。可以作为高频放大器来使用。
