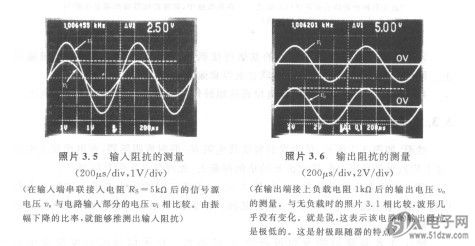

设输入信号第2章图2.14的TL431BCDBZR同样方法，令Rs一5kQ，此时弘与V的波形表示在照片3.5中。
    看一下照片就知道，所以电路的输入阻抗Zi为5kCl。这个值就是Ri与R2相并联连接的值。



    另一方面，照片3.6表示在输出端接上lkQ的负载电阻时的输入输出波形。在共发射极放大电路中，在输出端接上负载，则输出被电路的输出阻抗（集电极电阻本身）与负载分压，可以看成增益下降。但在射极跟随器的情况下，即使接上负载也不发生这样的输出电压变化（增益仍为1）。
    总之，射极跟随器的输出阻抗为0（若严格地计算，则为数欧）。
    因此，射极跟随器电路经常接在共发射极和共基极等放大电路的后级，其目的是降低输出阻抗。

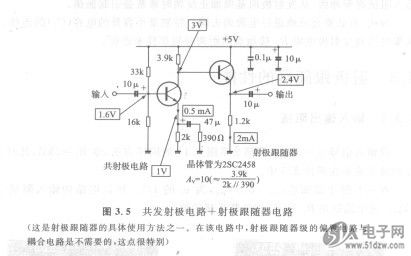

    图3.5是将射极跟随器组合在共发射极放大电路上来降低输出阻抗的放大电路。

    该电路是直接将射极跟随器的基极连接到共发射极放大电路的集电极输出上。请注意，它没有射极跟随器的耦合电容和偏置电路。
    共发射极放大电路的集电极电位直接地被作为射极跟随器的基极偏置电压。
