放大电路的作用是将小信号放大TMS320DM642AGDKA6为大信号。例如，将0. 1V的信号提高为1V信号——即是放大。
    首先，用晶体管组成一般的放大电路，并用示波器对各部分的工作波形进行观察。
    图2.1是进行实验的电路。看一下晶体管就知道，晶体管有三个端子，分别是基极、发射极和集电极。在图2.1的电路中，基极为输入，集电极为输出，发射极为公用（地）端。因此，称图2.1的电路为共发射极放大电路(Common Emitter Am-plifier)。作为信号放大用IC的有名的OP放大器，在其内部起放大作用的部分电路当中，使用的就是共发射极放大电路。

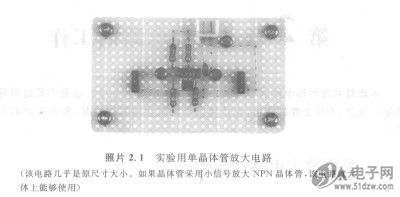

    照片2.1是将图2.1的电路组装在通用印制板上的放大电路。如果操作熟练的话，这种电路10分钟就能组装（焊接）完毕。

    在该电路中，当输入信号是由实验用的正弦波发生器产生的lkHz、的正弦波信号时，其输入输出波形如照片2.2
所示。
    输入信号础，为lVp-p，输出信号u。的振幅（波形上下之间的值），这个电路的电压放大倍数A。为5。如果用对数来表示，则为20195≈14dB。
    仔细对波形进行观察可知，输出波形的相位相对于输入波形有180。的改变（波形反转）。
