基极偏置电压
发布时间:2012/5/8 20:52:33 访问次数:1154

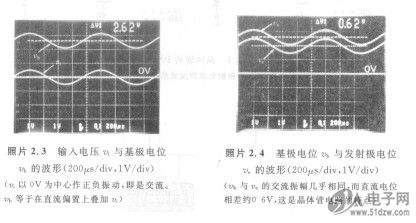

照片2.3是输入信号训i与晶SB240体管基极电位u。的波形。
Vb的振幅和相位完全与训，相同，Vb的波形是在交流成分上叠加约2.6V(在照片中为2. 62V)的直流电压的波形。
该直流电雁称为基极偏置电压，产生偏置电压的电路(在该电路中，为Ri与Rz)称为偏置电路。
所谓偏置( bias)是“偏离”的意思，在图2.1的电路中，将基极电位偏离了直流2. 6V，故有这样的称呼。位于输入端的电容C．是切去基极偏置电压（直流）仅让加在输入端的交流成分通过的电容。由于它使输入信号与电路或者电路与电路相耦合，所以称为耦合电容。
照片2.3是输入信号训i与晶SB240体管基极电位u。的波形。
Vb的振幅和相位完全与训，相同，Vb的波形是在交流成分上叠加约2.6V(在照片中为2. 62V)的直流电压的波形。
该直流电雁称为基极偏置电压，产生偏置电压的电路(在该电路中，为Ri与Rz)称为偏置电路。
所谓偏置( bias)是“偏离”的意思，在图2.1的电路中，将基极电位偏离了直流2. 6V，故有这样的称呼。位于输入端的电容C．是切去基极偏置电压（直流）仅让加在输入端的交流成分通过的电容。由于它使输入信号与电路或者电路与电路相耦合，所以称为耦合电容。
